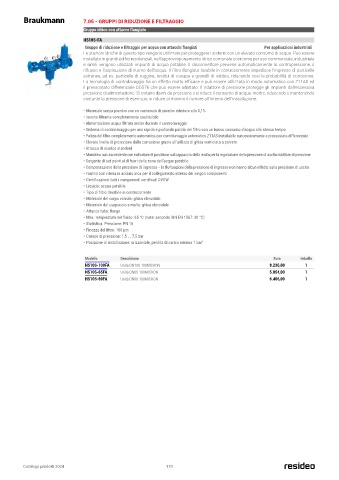

Page 171 - RESIDEO - HONEYWELL HOME - LISTINO 2024

Braukmann 7.05 - GRUPPI DI RIDUZIONE E FILTRAGGIO

Gruppo idrico con attacco flangiato
HS10S-FA
Gruppo di riduzione e filtraggio per acqua con attacchi flangiati Per applicazioni industriali
Le stazioni idriche di questo tipo vengono utilizzate per proteggere i sistemi con un elevato consumo di acqua. Puo essere
installato in grandi edifici residenziali, nell’approvvigionamento idrico comunale così come per uso commerciale, industriale
e simili vengono utilizzati impianti di acqua potabile. Il disconnettore previene automaticamente la contropressione, il
riflusso e l’aspirazione di ritorno dell’acqua. Il filtro flangiato lavabile in controcorrente impedisce l’ingresso di particelle
estranee, ad es. particelle di ruggine, residui di canapa e granelli di sabbia, riducendo così la probabilità di corrosione.
La tecnologia di controlavaggio ha un effetto molto efficace e può essere utilizzata in modo automatico con Z11AS ed
il pressostato differenziale DDS76 che può essere adattato. Il riduttore di pressione protegge gli impianti dall’eccessiva
pressione di alimentazione. Si evitano danni da pressione e si riduce il consumo di acqua. Inoltre, riducendo e mantenendo
costante la pressione di esercizio, si riduce al minimo il rumore all’interno dell’installazione.

• Materiale senza piombo con un contenuto di piombo inferiore allo 0,1%
• Inserto filtrante completamente sostituibile
• Alimentazione acqua filtrata anche durante il controlavaggio
• Sistema di controlavaggio per una rapida e profonda pulizia del filtro con un basso consumo d’acqua allo stesso tempo
• Pulizia del filtro completamente automatica con controlavaggio automatico Z11AS installabile successivamente e pressostato differenziale
• Elevato livello di protezione dalla corrosione grazie all’utilizzo di ghisa verniciata a polvere
• Attacco di scarico standard
• Mandrino non ascendente con indicatore di posizione sul cappuccio della molla per la regolazione della pressione di uscita riduttore di pressione
• Sorgente di set point al di fuori della zona dell’acqua potabile
• Compensazione della pressione di ingresso – le fluttuazioni della pressione di ingresso non hanno alcun effetto sulla pressione di uscita
• Fornito con viteria in acciaio inox per il collegamento interno dei singoli componenti
• Certificazioni: tutti i componenti certificati DVGW
• Liquido: acqua potabile
• Tipo di filtro: lavabile in controcorrente
• Materiale del corpo valvola: ghisa sferoidale
• Materiale del cappuccio a molla: ghisa sferoidale
• Attacco tubo: flange
• Max. temperatura del fluido: 65 °C (nota: secondo DIN EN 1567: 30 °C)
• Statistica. Pressione: PN 16
• Finezza del filtro: 100 μm
• Campo di pressione: 1,5 ... 7,5 bar
• Posizione di installazione: orizzontale, perdita di carico minima 1 bar”

Modello Descrizione Euro Imballo
HS10S-100FA Unità DN100 100MICRON 8.236,00 1
HS10S-65FA Unità DN65 100MICRON 5.054,00 1
HS10S-80FA Unità DN80 100MICRON 6.406,00 1
