Braukmann 7.09 - IDROVALVOLE

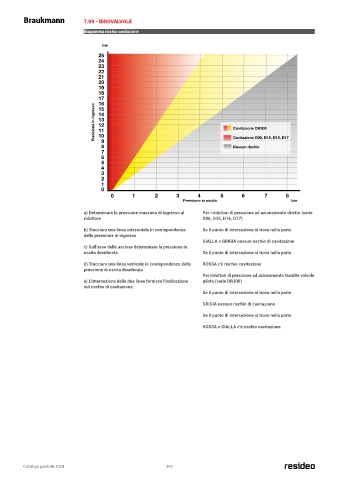

Diagramma rischio cavitazione
bar
25
24
23
22
21
20
19
18
17
16
Pressione in ingresso 14 Cavitazione DR300
15
13
12
11
10
9
8 Cavitazione D06, D15, D16, D17
Nessun rischio
7
6
5
4
3
2
1
0
0 1 2 3 4 5 6 7 8
Pressione in uscita bar
a) Determinare la pressione massima di ingresso al Per i riduttori di pressione ad azionamento diretto (serie
riduttore D06, D15, D16, D17)
b) Tracciare una linea orizzontale in corrispondenza Se il punto di intersezione si trova nella parte
della pressione in ingresso
GIALLA o GRIGIA nessun rischio di cavitazione
c) Sull'asse delle ascisse determinare la pressione in
uscita desiderata Se il punto di intersezione si trova nella parte
d) Tracciare una linea verticale in corrispondenza della ROSSA c'è rischio cavitazione
pressione di uscita desiderata
Per riduttori di pressione ad azionamento tramite valvole
e) L'intersezione delle due linee fornisce l'indicazione pilota (serie DR300)
sul rischio di cavitazione:
Se il punto di intersezione si trova nella parte
GRIGIA nessun rischio di cavitazione
Se il punto di intersezione si trova nella parte
ROSSA o GIALLA c'è rischio cavitazione
