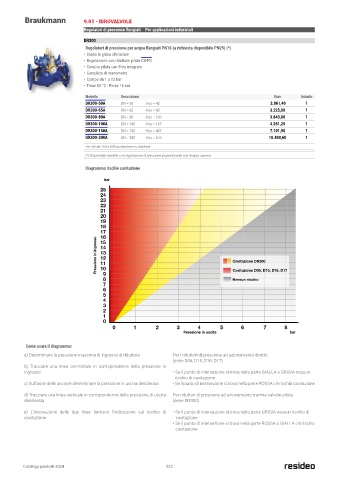

Page 223 - RESIDEO - HONEYWELL HOME - LISTINO 2024

Braukmann 9.01 - IDROVALVOLE

Regolatori di pressione flangiati Per applicazioni industriali
DR300
Regolatori di pressione per acqua flangiati PN16 (a richiesta disponibile PN25) (*)
• Corpo in ghisa sferoidale
• Regolazione con riduttore pilota CX-PR
• Circuito pilota con filtro integrato
• Completo di manometro
• Campo da 1 a 12 bar
• Tmax 80 °C - Pmax 16 bar

Modello Descrizione Euro Imballo
DR300-50A DN = 50 -Kvs = 43 2.861,40 1
DR300-65A DN = 65 -Kvs = 43 3.225,00 1
DR300-80A DN = 80 -Kvs = 103 3.843,00 1
DR300-100A DN = 100 -Kvs = 167 4.261,20 1
DR300-150A DN = 150 -Kvs = 407 7.101,90 1
DR300-200A DN = 200 -Kvs = 676 10.490,60 1
Per DN da 250 a 800 quotazione su richiesta
(*) Disponibile modello con regolazione di pressione proporzionale con doppia camera
Diagramma rischio cavitazione

bar
25
24
23
22
21
20
19
18
17
16
Pressione in ingresso 14 Cavitazione DR300
15
13
12
11
10
9
8 Cavitazione D06, D15, D16, D17
Nessun rischio
7
6
5
4
3
2
1
0
0 1 2 3 4 5 6 7 8
Pressione in uscita bar

Come usare il diagramma:
a) Determinare la pressione massima di ingresso al riduttore Per i riduttori di pressione ad azionamento diretto
(serie D06, D15, D16, D17)
b) Tracciare una linea orizzontale in corrispondenza della pressione in
ingresso • Se il punto di intersezione si trova nella parte GIALLA o GRIGIA nessun
rischio di cavitazione
c) Sull'asse delle ascisse determinare la pressione in uscita desiderata • Se il punto di intersezione si trova nella parte ROSSA c'è rischio cavitazione

d) Tracciare una linea verticale in corrispondenza della pressione di uscita Per riduttori di pressione ad azionamento tramite valvole pilota
desiderata (serie DR300)

e) L'intersezione delle due linee fornisce l'indicazione sul rischio di • Se il punto di intersezione si trova nella parte GRIGIA nessun rischio di
cavitazione cavitazione
• Se il punto di intersezione si trova nella parte ROSSA o GIALLA c'è rischio
cavitazione
