Braukmann 9.01 - IDROVALVOLE

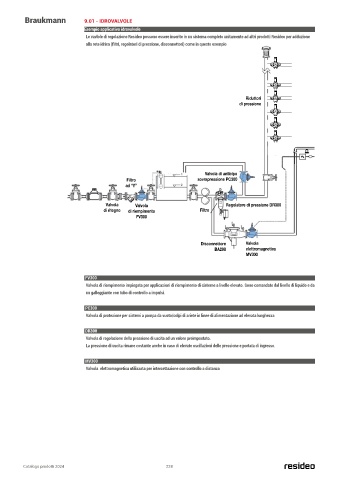

Esempio applicativo idrovalvole
Le vavlole di regolazione Resideo possono essere inserite in un sistema completo unitamente ad altri prodotti Resideo per adduzione
alla rete idrica (filtri, regolatori di pressione, disconnettori) come in questo esempio

Riduttori
di pressione

Valvola di anticipo
Filtro sovrapressione PC300
ad “Y”

Valvola Valvola Regolatore di pressione DR300
di ritegno di riempimento Filtro
FV300

Disconnettore Valvola
BA298 elettromagnetica
MV300

FV300
Valvola di riempimento impiegata per applicazioni di riempimento di cisterne a livello elevato. Sono comandate dal livello di liquido e da
un galleggiante con tubo di controllo a impulsi.

PC300
Valvola di protezione per sistemi a pompa da vuoto/colpi di ariete in linee di alimentazione ad elevata lunghezza

DR300
Valvola di regolazione della pressione di uscita ad un valore preimpostato.
La pressione di uscita rimane costante anche in caso di elevate oscillazioni delle pressione e portata di ingresso.

MV300
Valvola elettromagnetica utilizzata per intercettazione con controllo a distanza
