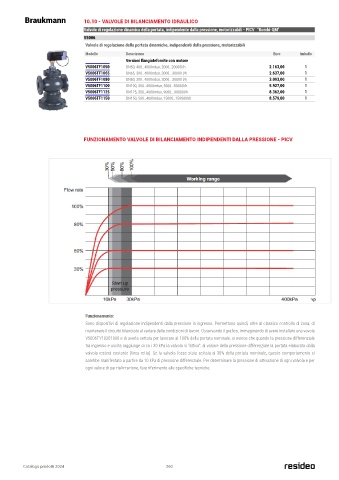

Page 261 - RESIDEO - HONEYWELL HOME - LISTINO 2024

Braukmann 10.10 - VALVOLE DI BILANCIAMENTO IDRAULICO

Valvole di regolazione dinamica della portata, indipendente dalla pressione, motorizzabili - PICV "Kombi-QM"

V5006
Valvole di regolazione della portata dinamiche, indipendenti dalla pressione, motorizzabili
Modello Descrizione Euro Imballo
Versioni flangiatefornite con motore
V5006TF1050 DN50, 400…4000mbar, 2000…20000l/h 2.163,00 1
V5006TF1065 DN65, 300…4000mbar, 3000...30000 l/h 2.637,00 1
V5006TF1080 DN80, 300…4000mbar, 3000...30000 l/h 3.093,00 1
V5006TF1100 DN100, 300…4000mbar, 5500…55000l/h 5.927,00 1
V5006TF1125 DN125, 350…4000mbar, 9000...90000l/h 8.362,00 1
V5006TF1150 DN150, 500…4000mbar, 15000…150000l/h 8.579,00 1

FUNZIONAMENTO VALVOLE DI BILANCIAMENTO INDIPENDENTI DALLA PRESSIONE - PICV

Funzionamento:
Sono dispositivi di regolazione indipendenti dalla pressione in ingresso. Permettono quindi, oltre al classico controllo di zona, di
mantenere il circuito bilanciato al variare delle condizioni di lavoro. Osservando il grafico, immaginando di avere installato una vavola
V5006TY10201000 e di averla settata per lavorare al 100% della portata nominale, si evince che quando la pressione differenziale
tra ingresso e uscita raggiunge circa i 30 kPa la valvola si "attiva": al variare della pressione differenziale la portata elaborata dalla
valvola resterà costante (linea retta). Se la valvola fosse stata settata al 30% della portata nominale, questo comportamento si
sarebbe manifestato a partire da 10 kPa di pressione differenziale. Per determinare la pressione di attivazione di ogni valvola e per
ogni valore di parzializzazione, fare riferimento alle specifiche tecniche.

Catalogo prodotti 2024 260 261
