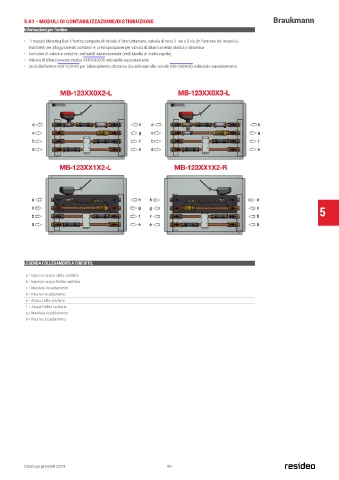

5.01 - MODULI DI CONTABILIZZAZIONE/DISTRIBUZIONE Braukmann
Informazioni per l’ordine
• Il modulo Metering Box è fornito completo di valvole d’intercettazione, valvola di zona 2 vie o 3 vie (in funzione del modello),
tronchetti per alloggiamento contatori e predisposizione per valvola di bilanciamento statica o dinamica
• Contatori di calore e contalitri ordinabili separatamente (vedi tabella di scelta rapida)
• Valvola di bilanciamento statica V5010X0020 ordinabile separatamente
• Unità diaframma V5012C0103 per bilanciamento dinamico (da abbinare alla valvola V5010X0020) ordinabile separatamente
5
LEGENDA COLLEGAMENTI A CIRCUITO:
a = Ingresso acqua calda sanitaria
b = Ingresso acqua fredda sanitaria
c = Mandata riscaldamento
d = Ritorno riscaldamento
e = Acqua calda sanitaria
f = Acqua fredda sanitaria
g = Mandata riscaldamento
h = Ritorno riscaldamento
