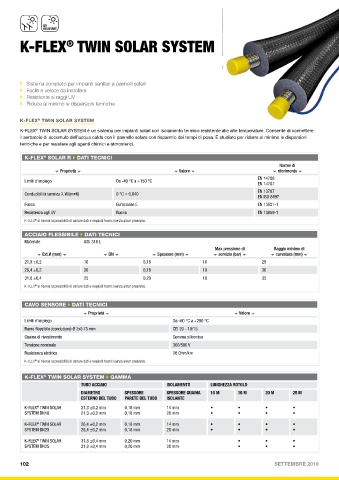

Page 102 - K-FLEX - LISTINO SETTEMBRE

K-FLEX TWIN SOLAR SYSTEM
®

` Sistema completo per impianti sanitari a pannelli solari
` Facile e veloce da installare
` Resistente ai raggi UV
` Riduce al minimo le dispersioni termiche

K-FLEX TWIN SOLAR SYSTEM
®
®
K-FLEX TWIN SOLAR SYSTEM è un sistema per impianti solari con isolamento termico resistente alle alte temperature. Consente di connettere
il serbatoio di accumulo dell’acqua calda con il pannello solare con risparmio dei tempi di posa. È studiato per ridurre al minimo le dispersioni
termiche e per resistere agli agenti chimici e atmosferici.

K-FLEX SOLAR R ` DATI TECNICI
®
Norme di
 Proprietà   Valore   riferimento 
EN 14706
Limiti d’impiego Da -40 °C a +150 °C
EN 14707
EN 13787
Conducibilità termica λ W/(m•K) 0 °C = 0,040
EN ISO 8497
Fuoco Euroclasse E EN 13501-1
Resistenza agli UV Buona EN 13859-1
®
K-FLEX si riserva la possibilità di variare dati e requisiti tecnici senza alcun preavviso.
ACCIAIO FLESSIBILE ` DATI TECNICI
Materiale AISI 316 L
Max pressione di Raggio minimo di
 Ext.Ø (mm)   DN   Spessore (mm)   servizio (bar)   curvatura (mm) 
21,3 ±0,2 16 0,18 16 25
26,4 ±0,2 20 0,18 10 30
31,8 ±0,4 25 0,20 10 35
®
K-FLEX si riserva la possibilità di variare dati e requisiti tecnici senza alcun preavviso.

CAVO SENSORE ` DATI TECNICI
 Proprietà   Valore 
Limiti d’impiego Da -60 °C a +200 °C
Rame flessibile (conduttore) Ø 2x0.75 mm CEI 20 - 19/15
Guaina di rivestimento Gomma siliconica
Tensione nominale 300/500 V
Resistenza elettrica 26 Ohm/km
K-FLEX si riserva la possibilità di variare dati e requisiti tecnici senza alcun preavviso.
®
®
K-FLEX TWIN SOLAR SYSTEM ` GAMMA
TUBO ACCIAIO ISOLAMENTO LUNGHEZZA ROTOLO
DIAMETRO SPESSORE SPESSORE GUAINA 10 M 15 M 20 M 25 M
ESTERNO DEL TUBO PARETE DEL TUBO ISOLANTE
K-FLEX TWIN SOLAR 21,3 ±0,2 mm 0,18 mm 14 mm • • • •
®
SYSTEM DN16 21,3 ±0,2 mm 0,18 mm 20 mm • • • •
K-FLEX TWIN SOLAR 26,4 ±0,2 mm 0,18 mm 14 mm • • • •
®
SYSTEM DN20 26,4 ±0,2 mm 0,18 mm 20 mm • • • •
K-FLEX TWIN SOLAR 31,8 ±0,4 mm 0,20 mm 14 mm • • •
®
SYSTEM DN25 31,8 ±0,4 mm 0,20 mm 20 mm • • •
