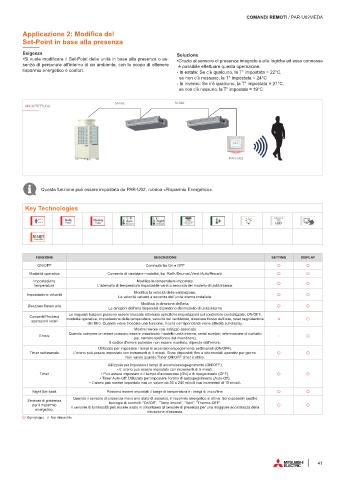

Page 43 - MITSUBISHIELECTRIC - SISTEMI DI CONTROLLO

COMANDI REMOTI / PAR-U02MEDA

Applicazione 2: Modifica del
Set-Point in base alla presenza

Esigenza Soluzione
•Si vuole modificare il Set-Point delle unità in base alla presenza o as- • Grazie al sensore di presenza integrato e alle logiche ad esso connesse
senza di personale all’interno di un ambiente, con lo scopo di ottenere è possibile effettuare questa operazione:
risparmio energetico e confort. - In estate: Se c’è qualcuno, la T° impostata = 22°C,
se non c’è nessuno, la T° impostata = 24°C
- In inverno: Se c’è qualcuno, la T° impostata = 21°C,
se non c’è nessuno, la T° impostata = 19°C

M-Net M-Net
ARCHITETTURA

PAR-U02

Questa funzione può essere impostata da PAR-U02, rubrica «Risparmio Energetico».

Key Technologies

indicatore di
+0,5 °C Daily Weekly night stato
-0,5 °C Timer Timer dual LED
Setpoint Setback

FUNZIONE DESCRIZIONE SETTING DISPLAY
ON/OFF Commuta tra On e OFF
Modalità operativa Consente di cambiare modalità, tra Raffr./Deumid./Vent./Auto/Riscald.
Impostazione Modifica la temperatura impostata:
temperatura L’intervallo di temperatura impostabile varia a seconda del modello di unità interna.
Modifica la velocità della ventilazione.
Impostazione velocità
Le velocità variano a seconda dell’unità interna installata.
Modifica la direzione dell’aria.
Direzione flusso aria
Le direzioni dell'aria disponibili dipendono dal modello di unità interna
Le seguenti funzioni possono essere bloccate attivando specifiche impostazioni sul controllore centralizzato: ON/OFF,
Consenti/Proibisci modalità operativa, impostazione della temperatura, velocità del ventilatore, direzione flusso dell’aria, reset segnalazione
operazioni locali
del filtro. Quando viene bloccata una funzione, l’icona corrispondente viene attivata sul display.
Mostra l'errore con indirizzo associato
Quando compare un errore possono essere visualizzati: modello unità interna, serial number, informazione di contatto
Errore -
(es. numero telefonico del rivenditore).
Il codice d'errore potrebbe non essere mostrato, dipende dall'errore.
Utilizzato per impostare i tempi di accensione/spegnimento settimanali (ON/OFF).
Timer settimanale L’orario può essere impostato con incrementi di 5 minuti. Sono disponibili fino a otto modelli operativi per giorno.
Non valido quando Timer ON/OFF timer è attivo.
Utilizzata per impostare i tempi di accensione/spegnimento (ON/OFF).
• L’ orario può essere impostato con incrementi di 5 minuti.
Timer • Può essere impostato o il tempo d’accensione (ON) o di spegnimento (OFF).
• Timer Auto-Off: Utilizzato per impostare l’orario di autospegnimento (Auto-Off).
• L’orario può essere impostato con un valore da 30 a 240 minuti con incrementi di 10 minuti.
Night Set-back Possono essere impostati il range di temperatura e i tempi di inizio/fine.
Quando il sensore di presenza rileva uno stato di assenza, il risparmio energetico si attiva. Sono possibili quattro
Sensore di presenza tipologie di controlli: “On/Off”, “Temp impost” ,“Vent”, “Thermo-OFF“.
per il risparmio Il sensore di luminosità può essere usato in simultanea al sensore di presenza per una maggiore accuratezza della
energetico.
rilevazione d’assenza.
Ogni gruppo Non disponibile

41
