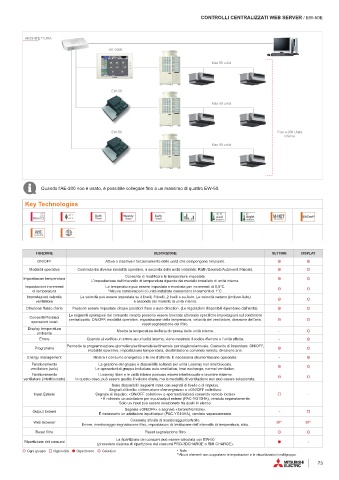

Page 75 - MITSUBISHIELECTRIC - SISTEMI DI CONTROLLO

CONTROLLI CENTRALIZZATI WEB SERVER / EW-50E

ARCHITETTURA
AE-200E

Max 50 unità

EW-50
Max 50 unità

EW-50 Fino a 200 Unità
Interne
Max 50 unità

Quando l'AE-200 non è usato, è possibile collegare fino a un massimo di quattro EW-50.

Key Technologies

+0,5 °C Daily Weekly Early dual night BACnet ®
-0,5 °C Timer Timer Timer Setpoint Setback
AHC
compatible

FUNZIONE DESCRIZIONE SETTING DISPLAY
ON/OFF Attiva o disattiva il funzionamento delle unità che compongono l'impianto.
Modalità operativa Commuta tra diverse modalità operative, a seconda delle unità installate: Raffr./Deumid./Auto/vent./Riscald.
Consente di modificare le temperature impostate.
Impostazioni temperatura
L’impostazione dell'intervallo di temperatura dipende dal modello installato di unità interna.
Impostazioni incrementi La temperatura può essere impostata e mostrata per incrementi di 0,5°C.
di temperatura *Alcune combinazioni di unità installate consentono incrementi di 1°C.
Impostazioni velocità La velocità può essere impostata su 4 livelli, 3 livelli, 2 livelli o su Auto. Le velocità variano (incluso Auto)
ventilatore a seconda del modello di unità interna.
Direzione flusso d’aria Possono essere impostate cinque posizioni fisse o auto-direction. (Le regolazioni disponibili dipendono dall’unità).
Le seguenti operazioni del comando remoto possono essere bloccate attivando specifiche impostazioni sul controllore
Consenti/Proibisci centralizzato: ON/OFF, modalità operativa, impostazione della temperatura, velocità del ventilatore, direzione dell’aria,
operazioni locali
reset segnalazione del filtro.
Display temperatura -
ambiente Mostra la temperatura dell'aria di ripresa delle unità interne.
Errore Quando si verifica un errore su un'unità interna, viene mostrato il codice d'errore e l'unità affetta. -
Permette la programmazione giornaliera/settimanale/settimanale per stagione/annuale. Consente di impostare: ON/OFF,
Programma
modalità operativa, impostazione temperatura, disabilitazione comando remoto, direzione aria.
Energy management Mostra il consumo energetico o le ore d’attività. È necessaria strumentazione opzionale. -
Funzionamento La gestione del gruppo è disponibile soltanto per unità Lossnay non interbloccate.
ventilatore (solo) Le operazioni di gruppo includono auto ventilation, heat exchange, normal ventilation.
Funzionamento I Lossnay liberi e le unità interne possono essere interbloccate e lavorare insieme.
ventilatore (interbloccato) In questo caso, può essere gestito il volume d’aria, ma la modalità di ventilazione non può essere selezionata.
Sono disponibili i seguenti input con segnali di livello o di impulso.
Segnali di livello: «Interruzione d’emergenza» o «ON/OFF collettivo»
Input Esterni Segnale di impulso: «ON/OFF collettivo» o «permetti/inibisci comando remoto locale» -
• È richiesto un adattatore per input/output esterni (PAC-YG10HA), venduto separatamente.
Solo un input può essere selezionato tra quelli in elenco.
Output Esterni Segnale «ON/OFF» e segnale «Errore/Normale». -
È necessario un adattatore input/output (PAC-YG10HA), venduto separatamente.
Consente attività di monitoraggio/controllo:
Web browser * 1 * 1
Errore, monitoraggio segnalazione filtro, impostazioni di limitazione dell'intervallo di temperatura, altro.
Reset filtro Reset segnalazione filtro
La ripartizione dei consumi può essere calcolata con EW-50
Ripartizione dei consumi -
(prevedere sistema di ripartizione dei consumi PRO-3DCHARGE o RMI CHARGE).
Ogni gruppo Ogni unità Ogni blocco Collettivo • Note
* Alcuni elementi non supportano le impostazioni e le visualizzazioni multigruppo.
