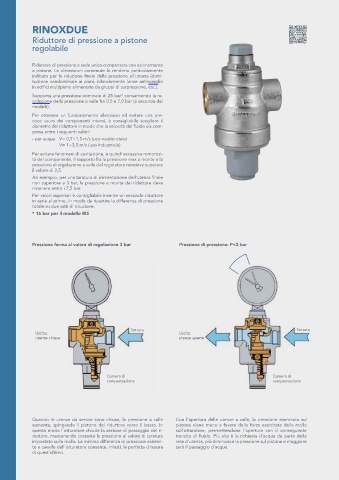

Page 204 - RBM - LISTINO 2024

174 06.01 riduzione della pressione riduttori di pressione a pistone

RINOXDUE

Riduttore di pressione a pistone
regolabile

Riduttore di pressione a sede unica compensata con azionamento
a pistone. Le dimensioni contenute lo rendono particolarmente
indicato per la riduzione finale della pressione all’utenza (distri-
buzione condominiale ai piani, bilanciamento lance antincendio
in edifici multipiano alimentate da gruppi di surpressione, etc.).
Sopporta una pressione nominale di 25 bar* consentendo la re-
golazione della pressione a valle fra 0,5 e 7,0 bar (a seconda dei
modelli).
Per ottenere un funzionamento silenzioso ed evitare una pre-
coce usura dei componenti interni, è consigliabile scegliere il
diametro del riduttore in modo che la velocità del fluido sia com-
presa entro i seguenti valori:
- per acqua V= 0,7÷1,5 m/s (uso residenziale)
V= 1÷3,5 m/s (uso industriale)
Per evitare fenomeni di cavitazione, e quindi eccessiva rumorosi-
tà del componente, il rapporto fra la pressione max a monte e la
pressione di regolazione a valle del regolatore nondeve superare
il valore di 2,5.
Ad esempio, per una taratura di alimentazione dell’utenza finale
non superiore a 3 bar, la pressione a monte del riduttore deve
rimanere entro i 7,5 bar.
Per valori superiori è consigliabile inserire un secondo riduttore
in serie al primo, in modo da ripartire la differenza di pressione
totale su due salti di riduzione.
* 16 bar per il modello RIS

Pressione ferma al valore di regolazione 3 bar Pressione di pressione: P<3 bar

Entrata Entrata
Uscita: Uscita:
utenze chiuse utenze aperte

Camera di Camera di
compensazione compensazione

Quando le utenze da servire sono chiuse, la pressione a valle Con l’apertura delle utenze a valle, la pressione esercitata sul
aumenta, spingendo il pistone del riduttore verso il basso. In pistone viene meno a favore della forza esercitata della molla
questo modo l’otturatore chiude la sezione di passaggio del ri- sull’otturatore, permettendone l’apertura con il conseguente
duttore, mantenendo costante la pressione al valore di taratura transito di fluido. Più alta è la richiesta d’acqua da parte della
impostato sulla molla. La minima differenza di pressione esisten- rete d’utenza, più diminuisce la pressione sul pistone e maggiore
te a cavallo dell’otturatore consente, infatti, la perfetta chiusura sarà il passaggio d’acqua.
di quest’ultimo.
