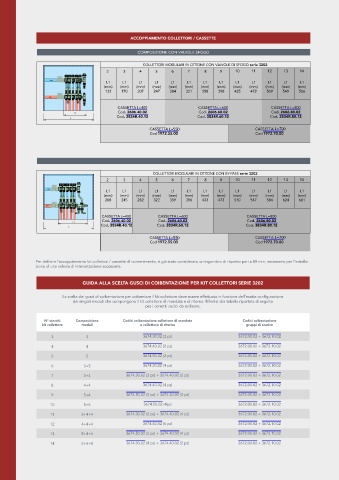

Page 448 - RBM - LISTINO 2024

418 30.02 gruppi di miscelazione e distriBuzione Kit collettori modulari in ottone

ACCOPPIAMENTO COLLETTORI / CASSETTE

COMPOSIZIONE CON VALVOLE SFOGO

COLLETTORI MODULARI IN OTTONE CON VALVOLE DI SFOGO serie 3202
2 3 4 5 6 7 8 9 10 11 12 13 14
30 40 50
20 60
L1 L1 L1 L1 L1 L1 L1 L1 L1 L1 L1 L1 L1
10 70
0 80
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
133 170 207 247 284 321 358 398 435 472 509 549 586
30 40 50
20 60
10 70
0 80
CASSETTA L=400 CASSETTA L=600 CASSETTA L=800
Cod. 2606.40.02 Cod. 2606.60.02 Cod. 2606.80.02
Cod. 3834R.40.12 Cod. 3834R.60.12 Cod. 3834R.80.12
CASSETTA L=550 CASSETTA L=700
Cod 1972.55.00 Cod 1972.70.00

COMPOSIZIONE CON GRUPPO BY-PASS

COLLETTORI MODULARI IN OTTONE CON BY-PASS serie 3202
2 3 4 5 6 7 8 9 10 11 12 13 14
40
20 30 60 50
L1 L1 L1 L1 L1 L1 L1 L1 L1 L1 L1 L1 L1
10 0 80 70
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
208 245 282 322 359 396 433 473 510 547 584 624 661
30 40 50
20 60
10 70
0 80
CASSETTA L=400 CASSETTA L=600 CASSETTA L=800
Cod. 2606.40.02 Cod. 2606.60.02 Cod. 2606.80.02
Cod. 3834R.40.12 Cod. 3834R.60.12 Cod. 3834R.80.12
CASSETTA L=550 CASSETTA L=700
Cod 1972.55.00 Cod 1972.70.00
Per definire l’accoppiamento kit collettori / cassette di contenimento, è già stato considerato un ingombro di rispetto pari a 80 mm, necessario per l’installa-
zione di una valvola di intercettazione accessoria.

GUIDA ALLA SCELTA GUSCI DI COIBENTAZIONE PER KIT COLLETTORI SERIE 3202

La scelta dei gusci di coibentazione per coibentare il kit collettore deve essere effettuata in funzione dell’esatta configurazione
dei singoli moduli che compongono il kit collettore di mandata e di ritorno. Riferirsi alla tabella riportata di seguito
per i corretti codici da ordinare.

N° stacchi Composizione Codici coibentazione collettore di mandata Codici coibentazione
kit collettore moduli e collettore di ritorno gruppi di scarico

3 3 3674.30.02 (2 pz) 3672.00.02 + 3672.10.02
4 4 3674.40.02 (2 pz) 3672.00.02 + 3672.10.02
5 5 3674.50.02 (2 pz) 3672.00.02 + 3672.10.02
6 3+3 3674.30.02 (4 pz) 3672.00.02 + 3672.10.02
7 3+4 3674.30.02 (2 pz) + 3674.40.02 (2 pz) 3672.00.02 + 3672.10.02
8 4+4 3674.40.02 (4 pz) 3672.00.02 + 3672.10.02
9 5+4 3674.50.02 (2 pz) + 3674.40.02 (2 pz) 3672.00.02 + 3672.10.02
10 5+5 3674.50.02 (4pz) 3672.00.02 + 3672.10.02
11 3+4+4 3674.30.02 (2 pz) + 3674.40.02 (4 pz) 3672.00.02 + 3672.10.02

12 4+4+4 3674.40.02 (6 pz) 3672.00.02 + 3672.10.02
13 5+4+4 3674.50.02 (2 pz) + 3674.40.02 (4 pz) 3672.00.02 + 3672.10.02
14 5+5+4 3674.50.02 (4 pz) + 3674.40.02 (2 pz) 3672.00.02 + 3672.10.02
