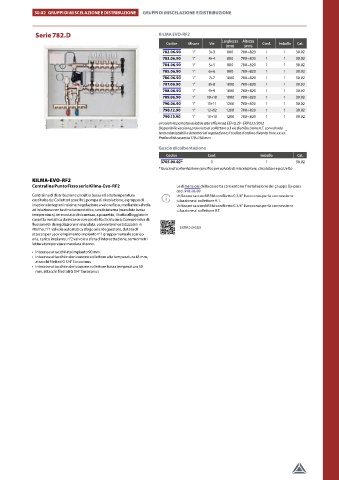

30.02 gruppi di miscelazione e distriBuzione gruppi di miscelazione e distriBuzione 425

Serie 782.D KILMA EVO-RF2
Larghezza Altezza
Codice Misura Vie Conf. Imballo Cat.
(mm) (mm)
782.06.90 1” 3+3 800 700÷820 1 1 30.02
783.06.90 1” 4+4 800 700÷820 1 1 30.02
784.06.90 1” 5+5 800 700÷820 1 1 30.02
785.06.90 1” 6+6 800 700÷820 1 1 30.02
786.06.90 1” 7+7 1000 700÷820 1 1 30.02
787.06.90 1” 8+8 1000 700÷820 1 1 30.02
788.06.90 1” 9+9 1000 700÷820 1 1 30.02
789.06.90 1” 10+10 1000 700÷820 1 1 30.02
790.06.90 1” 11+11 1200 700÷820 1 1 30.02
790.12.90 1” 12+12 1200 700÷820 1 1 30.02
790.13.90 1” 13+13 1200 700÷820 1 1 30.02
circolatore portata variabile alta efficienza EEI<0,23 - ERP 622/2012
Disponibile versione provvista di collettore a 3 vie distribuzione A.T. con valvole
termostatizzabili e detentori di regolazione; il codice d’ordine diventa 1xxx.xx.xx .
Profondità cassetta 110÷160 mm
Guscio di coibentazione
Codice Conf. Imballo Cat.
3705.00.02* 1 1 30.02
* Guscio di coibentazione specifico per valvola di miscelazione, circolatore e pozzetto

KILMA-EVO-RF2
centralina punto Fisso serie Kilma-evo-rF2 Le dimensioni della cassetta consentono l’installazione del gruppo By-pass
cod. 910.06.00
Centralina di distribuzione circuiti a bassa ed alta temperatura Utilizzare raccordi RBM con filetto G 3/4” Euroconus per la connessione
costituita da: Collettori specifici, pompa di circolazione, e gruppo di tubazione al collettore A.T.
iniezione integrati insieme; regolazione a valore fisso, mediante valvola Utilizzare raccordi RBM con filetto G 3/4” Euroconus per la connessione
ad iniezione con testina termostatica, sonda interna (mandata bassa tubazione al collettore B.T.
temperatura), termostato di sicurezza, a pozzetto, il tutto alloggiato in
cassetta metallica da incasso con sportello di chiusura; Comprensiva di:
flussometri di regolazione in mandata, valvole termostatizzabili in
ritorno, n°1 valvola automatica sfogo aria /degasatore, dotata di Listino prezzi
attacco per uso riempimento impianto n°1 gruppo manuale scarico
aria, carico impianto, n°2 valvole a sfera d’intercettazione, termometri
lettura temperature mandata ritorno.
• Interasse attacchi lato impianto 90 mm.
• Interasse attacchi in derivazione collettore alta temperatura 45 mm,
attacchi filettati G 3/4” Euroconus
• Interasse attacchi in derivazione collettore bassa temperatura 50
mm, attacchi filettati G 3/4” Euroconus
