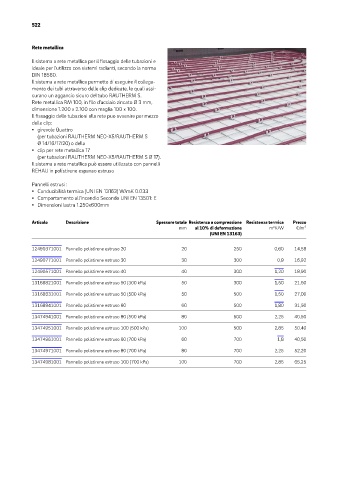

Page 36 - REHAU - LISTINO SISTEMI PER LA CLIMATIZZAZIONE 2025

522

Rete metallica

Il sistema a rete metallica per il fissaggio delle tubazioni e
ideale per l’utilizzo con sistemi radianti, secondo la norma
DIN 18560.
Il sistema a rete metallica permette di eseguire il collega-
mento dei tubi attraverso delle clip dedicate, le quali assi-
curano un aggancio sicuro del tubo RAUTHERM S.
Rete metallica RM 100, in filo d’acciaio zincato Ø 3 mm,
dimensione 1.200 x 2.100 con maglia 100 x 100.
Il fissaggio delle tubazioni alla rete puo avvenire per mezzo
delle clip:
▪ girevole Quattro
(per tubazioni RAUTHERM NEO-X5/RAUTHERM S
Ø 14/16/17/20) o della
▪ clip per rete metallica 17
(per tubazioni RAUTHERM NEO-X5/RAUTHERM S Ø 17).
Il sistema a rete metallica può essere utilizzato con pannelli
REHAU in polistirene espanso estruso

Pannelli estrusi :
▪ Conducibilità termica (UNI EN 13163) W/mK 0.033
▪ Comportamento all’incendio Secondo UNI EN 13501: E
▪ Dimensioni lastra 1.250x600mm

Articolo Descrizione Spessore totale Resistenza a compressione Resistenza termica Prezzo
mm al 10% di deformazione m2K/W €/m 2
(UNI EN 13163)

12490371001 Pannello polistirene estruso 20 20 250 0,60 14,58
12490771001 Pannello polistirene estruso 30 30 300 0,9 16,92

12490571001 Pannello polistirene estruso 40 40 300 1,20 18,90
13168821001 Pannello polistirene estruso 50 (300 kPa) 50 300 1,50 21,60

13168831001 Pannello polistirene estruso 50 (500 kPa) 50 500 1,50 27,00
13168841001 Pannello polistirene estruso 60 60 500 1,80 31,50

13474941001 Pannello polistirene estruso 80 (500 kPa) 80 500 2,25 40,50
13474951001 Pannello polistirene estruso 100 (500 kPa) 100 500 2,85 50,40

13474961001 Pannello polistirene estruso 60 (700 kPa) 60 700 1,8 40,50
13474971001 Pannello polistirene estruso 80 (700 kPa) 80 700 2,25 52,20

13474981001 Pannello polistirene estruso 100 (700 kPa) 100 700 2,85 65,25
