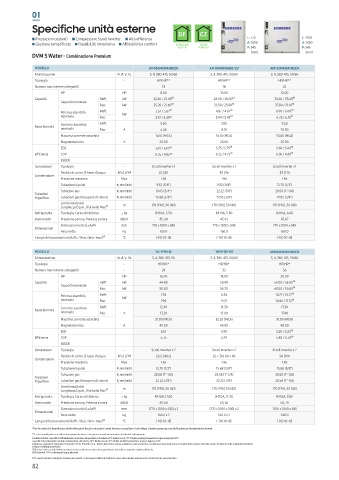

Page 84 - SAMSUNG - DVM S

01

Specifiche unità esterne

Prestazioni costanti Compressore Scroll Inverter lta efficienza D.F. C.T. L: 770 L: 1100
estione semplificata Flessibilità Installativa ffidabilit e comfort DETRAZIONI CONTO A: 1000 A: 1000
FISCALI* TERMICO* P: 545 P: 545
(mm) (mm)
DVM S Water - Combinazione Premium
MODELLO AM080MXWANR/EU AM100MXWANR/EU AM120MXWANR/EU
Alimentazione , , , z 3, 4, 380-415, 50/60 3, 4, 380-415, 50/60 3, 4, 380-415, 50/60
Tipologia - HP/HR** HP/HR** HP/HR**
Numero max interne collegabili - 14 18 22
HP HP 8.00 10.00 12.00
Capacità Raffr. kW 22.40 / 22.40 (1) 28.00 / 28.00 (1) 33.60 / 33.60 (1)
Capacità nominale
Risc. kW 25.20 / 21.60 (1) 31.50 / 25.80 (1) 37.80 / 31.10 (1)
Potenza assorbita Raffr. kW 3.67 / 3.67 (1) 4.87 / 4.87 (1) 6.00 / 6.00 (1)
nominale Risc. 3.97 / 4.45 (1) 5.04 / 5.43 (1) 6.25 / 6.76 (1)
Corrente assorbita Raffr. 5.90 7.80 9.60
Assorbimento nominale Risc. A 6.40 8.10 10.00
Massima corrente assorbita 16.10 (MCA) 16.10 (MCA) 20.00 (MCA)
Magnetotermico A 20.00 20.00 25.00
EER 6.10 / 6.10 (1) 5.75 / 5.75 (1) 5.60 / 5.60 (1)
Efficienza COP 6.35 / 4.85 (1) 6.25 / 4.75 (1) 6.05 / 4.60 (1)
ESEER
Compressori Tipologia - Scroll Inverter x 1 Scroll Inverter x 1 Scroll Inverter x 1
Perdita di carico | Flusso d'acqua kPa | LPM 22 | 80 30 | 96 43 | 114
Condensatore
Pressione massima Mpa 1.96 1.96 1.96
Tubazione liquido , mm inch 9.52 (3/8") 9.52 (3/8") 12.70 (1/2")
Tubazioni gas , mm inch 19.05 (3/4”) 22.22 (7/8") 28.58 (1”-1/8)
Tubazioni
frigorifere Tubazioni gas (Recupero di calore) , mm inch 15.88 (5/8") 19.05 (3/4") 19.05 (3/4")
Limiti installativi
Lunghezza Equiv., Dislivello Max (2) m 170 (190), 50 (40) 170 (190), 50 (40) 170 (190), 50 (40)
Refrigerante Tipologia, Carica di fabbrica -, kg R410A, 5.50 R410A, 5.80 R410A, 6.00
Rumorosità Pressione sonora, Potenza sonora dB(A) 45, 60 47, 62 47, 67
Dimensioni nette (LxAxP) mm 770 x 1000 x 545 770 x 1000 x 545 770 x 1000 x 545
Dimensionali
Peso netto Kg 160.0 160.0 160.0
Campo di funzionamento Raffr. / Risc. (min~max) (3) (-10) 10~45 (-10) 10~45 (-10) 10~45

MODELLO 16 HP (8+8) 18 HP (8+10) AM200MXWANR/EU
Alimentazione , , , z 3, 4, 380-415, 50 3, 4, 380-415, 50/60 3, 4, 380-415, 50/60
Tipologia - HP/HR* HP/HR* HP/HR*
Numero max interne collegabili - 29 32 36
HP HP 16.00 18.00 20.00
Capacità Raffr. kW 44.80 50.40 56.00 / 56.00 (1)
Capacità nominale
Risc. kW 50.40 56.70 63.00 / 50.40 (1)
Potenza assorbita Raffr. kW 7.34 8.54 10.77 / 10.77 (1)
nominale Risc. 7.94 9.01 10.86 / 11.72 (1)
Corrente assorbita Raffr. 12.40 14.30 17.30
Assorbimento nominale Risc. A 13.20 15.00 17.40
Massima corrente assorbita 31.80 (MCA) 32.20 (MCA) 31.80 (MCA)
Magnetotermico A 40.00 40.00 40.00
EER 6.10 5.90 5.20 / 5.20 (1)
Efficienza COP 6.35 6.29 5.80 / 4.30 (1)
ESEER
Compressori Tipologia - Scroll Inverter x 2 Scroll Inverter x 2 Scroll Inverter x 2
Perdita di carico | Flusso d'acqua kPa | LPM 22x2 | 80x2 22 + 30 | 80 + 96 54 | 190
Condensatore
Pressione massima Mpa 1.96 1.96 1.96
Tubazione liquido , mm inch 12.70 (1/2") 15.88 (5/8") 15.88 (5/8")
Tubazioni gas , mm inch 28.58 (1”-1/8) 28.58 (1”-1/8) 28.58 (1”-1/8)
Tubazioni
frigorifere Tubazioni gas (Recupero di calore) , mm inch 22.22 (7/8") 22.22 (7/8") 28.58 (1”-1/8)
Limiti installativi
Lunghezza Equiv., Dislivello Max (2) m 170 (190), 50 (40) 170 (190), 50 (40) 170 (190), 50 (40)
Refrigerante Tipologia, Carica di fabbrica -, kg R410A, 11.00 R410A, 11.30 R410A, 9.80
Rumorosità Pressione sonora, Potenza sonora dB(A) 49, 64 50, 65 50, 70
Dimensioni nette (LxAxP) mm (770 x 1000 x 545) x 2 (770 x 1000 x 545) x 2 1100 x 1000 x 545
Dimensionali
Peso netto Kg 160.0 x 2 160.0 x 2 240.0
Campo di funzionamento Raffr. / Risc. (min~max) (3) (-10) 10~45 (-10) 10~45 (-10) 10~45
*Per le unità che beneficiano delle detrazioni fiscali o incentivi conto termico consultare il sito https://www.samsung.com/it/business/climate/environment
**La stessa unità può essere utilizzata in pompa di calore o a recupero a seconda di come viene effettuato il collegamento.
ondizioni di test apacit di raffreddamento nominale temperatura aria interna bulbo secco 19 bulbo umido temperatura acqua in ingresso 0 .
apacit di riscaldamento nominale temperatura aria interna 0 bulbo secco 1 bulbo umido temperatura acqua in ingresso 0 .
Lunghezza equivalente tubazione refrigerante: 7.5 m; Dislivello: 0 m - Valore di pressione sonora acquisito in camera anecoica, con distanza orizzontale pari ad 1 m dalle unità. Il valore potrebbe variare in funzione delle condizioni installative.
1 alori certificati E E
(2) Il dato si riferisce al dislivello massimo tra esterna ed interna con esterna posizionata ad un’altezza superiore rispetto all’interna.
(3) ) Il valore di -10 si riferisce ad acqua glicolata
er la nostra politica di miglioria continua dei prodotti, ci riserviamo il diritto di modificare senza alcun obbligo di preavviso le caratteristiche sopra riportate.
82
