UNITÀ ESTERNE

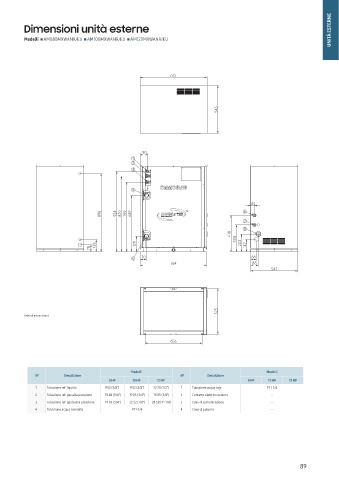

Dimensioni unità esterne

Modelli AM080MXWANR/EU AM100MXWANR/EU AM120MXWANR/EU

770

545

90
1
2
3

4

43
898 924 870 799 649 6
7
8
418
308
138 179 203 142
78
5 70 66
764 88
541

523
Unità di misura [mm]

656

Modelli Modelli
N° Descrizione N° Descrizione
8 HP 10 HP 12 HP 8 HP 10 HP 12 HP
1 Tubazione ref. liquido 9.52 (3/8") 9.52 (3/8") 12.70 (1/2") 1 Tubazione acqua ingr PT 1-1/4
2 Tubazione ref. gas alta pressione 15.88 (5/8") 19.05 (3/4") 19.05 (3/4") 2 Contatto elettrico esterno -
3 Tubazione ref. gas bassa pressione 19.05 (3/4") 22.22 (7/8") 28.58 (1"- 1/8) 3 Cavo di comunicazione -
4 Tubazione acqua mandata PT 1-1/4 4 Cavo di potenza -

89
