SISTEMI  IBRIDI
                                                                                                          LISTINO

           Sistemi ibridi

           HYBRID SYSTEM

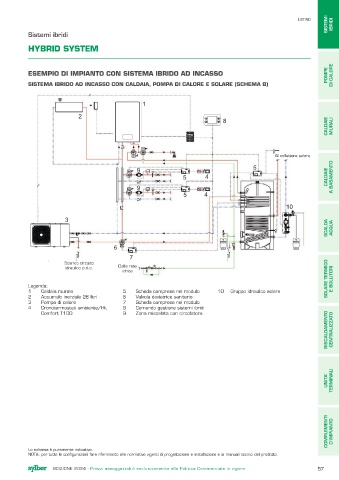

           ESEMPIO DI IMPIANTO CON SISTEMA IBRIDO AD INCASSO                                                        POMPE   DI CALORE

           SISTEMA IBRIDO AD INCASSO CON CALDAIA, POMPA DI CALORE E SOLARE (SCHEMA B)


                                                   1

                             2
                                                                               8
                                                                                                                    CALDAIE  MURALI





                                                                                                  Al collettore solare
                                                 9                                        5
                                                                 5       4                                          CALDAIE  A BASAMENTO
                                                 9
                                                                 5       4
                                                                                                      10

                        3
                                                                                                                    SCALDA  ACQUA



                                         6

                                               7
                        Scarico circuito
                        idraulico p.d.c.   Dalla rete
                                            idrica

           Legenda:                                                                                                 SOLARE TERMICO  E BOLLITORI
           1   Caldaia murale               5    Scheda compresa nel modulo  10   Gruppo idraulico solare
           2   Accumulo inerziale 26 litri  6    Valvola deviatrice sanitario
           3   Pompa di calore              7    Scheda compresa nel modulo
           4   Cronotermostati ambiente/Hi,   8   Comando gestione sistemi ibridi
                                                                                                                    RISCALDAMENTO   CENTRALIZZATO
               Comfort T100                 9    Zona miscelata con circolatore











                                                                                                                    UNITA’  TERMINALI







                                                                                                                    COMPLEMENTI  D’IMPIANTO





           Lo schema è puramente indicativo.
           NOTA: per tutte le configurazioni fare riferimento alle normative vigenti di progettazione e installazione e ai manuali tecnici del prodotto.
