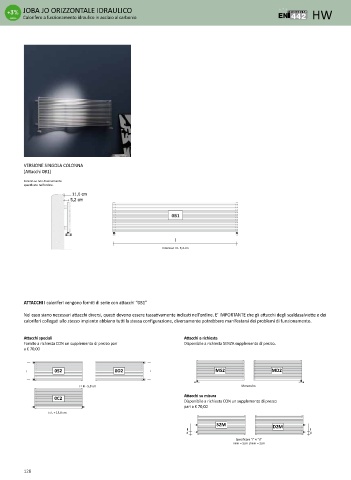

Page 128 - TUBES - LISTINO 2023

JOBA JO ORIZZONTALE IDRAULICO
Calorifero a funzionamento idraulico in acciaio al carbonio HW

VERSIONE SINGOLA COLONNA
(Attacchi 0B1)

Fornito se non diversamente
specificato nell’ordine.
11,0 cm
5,2 cm

0B1

i
Interasse I=L-3,4 cm

ATTACCHI I caloriferi vengono forniti di serie con attacchi “0B1”

Nel caso siano necessari attacchi diversi, questi devono essere tassativamente indicati nell’ordine. E’ IMPORTANTE che gli attacchi degli scaldasalviette e dei
caloriferi collegati allo stesso impianto abbiano tutti la stessa configurazione, diversamente potrebbero manifestarsi dei problemi di funzionamento.

Attacchi speciali Attacchi a richiesta
Fornito a richiesta CON un supplemento di prezzo pari Disponibile a richiesta SENZA supplemento di prezzo.
a € 70,00

i 0S2 0D2 i MS2 MD2

i = H - 5,8 cm Monotubo
0C2 Attacchi su misura
Disponibile a richiesta CON un supplemento di prezzo
pari a € 70,00
i = L + 13,8 cm
S2M D2M
i i
d d
Specificare “i” e “d”
i min = 5cm d min = 2cm

128
