P. 144

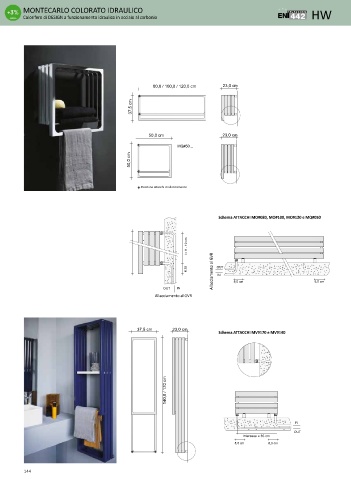

MONTECARLO COLORATO IDRAULICO
Calorifero di DESIGN a funzionamento idraulico in acciaio al carbonio HW
80,0 / 100,0 / 120,0 cm 23,0 cm
37,5 cm
50,0 cm 23,0 cm
MQ#50...
50,0 cm
Posizione attacchi di allacciamento
Schema ATTACCHI MO#080, MO#100, MO#120 e MQ#050
H
I = H - 10 cm
Allacciamento al GVR IN
8,75 OUT
OUT IN 8,0 cm 8,0 cm
Allacciamento al GVR
37,5 cm 23,0 cm
Schema ATTACCHI MV#170 e MV#140
140,0 / 170 cm MO#080...
Interasse=35 cm IN
OUT
Interasse = 35 cm
8,0 cm 8,0 cm
