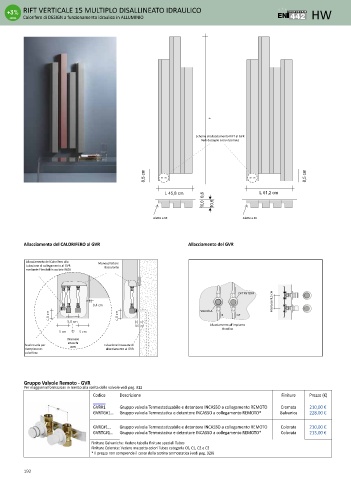

Page 192 - TUBES - LISTINO 2023
P. 192
RIFT VERTICALE 15 MULTIPLO DISALLINEATO IDRAULICO
Calorifero di DESIGN a funzionamento idraulico in ALLUMINIO HW
Schema di allacciamento RIFT al GVR
Vedi dettaglio sotto riportato
8,5 cm 8,5 cm
L 45,8 cm L 61,2 cm
0,6
10,0 10,6
Alette a SX Alette a SX
Allacciamento del CALORIFERO al GVR Allacciamento del GVR
Allacciamento del Calorifero alla Monocollettore
tubazione di collegamento al GVR Basculante
mediante Flessibili in acciaio INOX
DETENTORE
Interasse 8,5 cm
VALVOLA
IN OUT
Allacciamento all’impianto
Idraulico
Interasse
attacchi
Scarico aria per GVR Tubazione incassate di
riempimento allacciamento al GVR
calorifero
Gruppo Valvole Remoto - GVR
Per maggiori informazioni in merito alla scelta delle valvole vedi pag. 312
Codice Descrizione Finiture Prezzo (€)
GVR#1 Gruppo valvola Termostatizzabile e detentore INCASSO a collegamento REMOTO Cromata 210,00 €
GVRTG#1… Gruppo valvola Termostatica e detentore INCASSO a collegamento REMOTO* Galvanica 228,00 €
GVRC#1... Gruppo valvola Termostatizzabile e detentore INCASSO a collegamento REMOTO Colorata 210,00 €
GVRTC#1... Gruppo valvola Termostatica e detentore INCASSO a collegamento REMOTO* Colorata 213,00 €
Finiture Galvaniche: Vedere tabella finiture speciali Tubes
Finiture Colorate: Vedere mazzetta colori Tubes categoria C0, C1, C2 e C3
* Il prezzo non comprende il costo della testina termostatica (vedi pag. 320)
192
