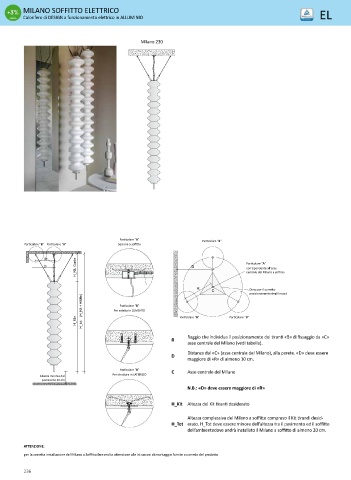

MILANO SOFFITTO ELETTRICO
Calorifero di DESIGN a funzionamento elettrico in ALLUMINIO EL

Milano 230

Particolare “A” Particolare “B”
Particolare “B” Particolare “A” Sezione a soffitto

R
H_Kit. Corde D corrispondente all’asse
D Particolare “A”
centrale del Milano a soffitto

R Dima per il corretto
C posizionamento degli incassi
H_tot. (H_Kit + H.Mln) Per soletta in CEMENTO
Particolare “B”

H_Mln Particolare “B” Particolare “B”

Raggio che individua il posizionamento dei tiranti «B» di fissaggio da «C»
R
asse centrale del Milano (vedi tabella).
Distanza dal «C» (asse centrale del Milano), alla parete. «D» deve essere
D
maggiore di «R» di almeno 10 cm.
Particolare “B” C Asse centrale del Milano
Altezza minima dal Per struttura in LATERIZIO
pavimento 20 cm
N.B.: «D» deve essere maggiore di «R»

H_Kit Altezza del Kit tiranti desiderato

Altezza complessiva del Milano a soffitto compreso il Kit tirandi desid-
H_Tot erato. H_Tot deve essere minore dell’altezza tra il pavimento ed il soffitto
dell’ambientedove andrà installato il Milano a soffitto di almeno 20 cm.

ATTENZIONE:
per la corretta installazione del Milano a Soffitto fare molta attenzione alle istruzioni di montaggio fornite a corredo del prodotto
