Page 321 - TUBES - LISTINO 2023

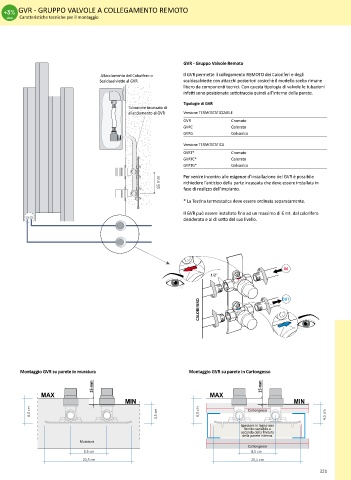

GVR - GRUPPO VALVOLE A COLLEGAMENTO REMOTO
Caratteristiche tecniche per il montaggio

GVR - Gruppo Valvole Remoto

Allacciamento del Calorifero o Il GVR permette il collegamento REMOTO dei Caloriferi e degli
Scaldasalviette al GVR scaldasalviette con attacchi posteriori cosicchè il modello scelto rimane
libero da componenti tecnici. Con questa tipologia di valvole le tubazioni
infatti sono posizionate sottotraccia quindi all’interno della parete.
Tipologie di GVR
Tubazione incassata di
allacciamento al GVR Versione TERMOSTATIZZABILE
GVR Cromato
GVRC Colorato
GVRG Galvanico
Versione TERMOSTATICA
GVRT* Cromato
GVRTC* Colorato
GVRTG* Galvanico
Per venire incontro alle esigenze d’installazione del GVR è possibile
85 mm richiedere l’anticipo della parte incassata che deve essere installata in
fase di realizzo dell’impianto.

* La Testina termostatica deve essere ordinata separatamente.
Il GVR può essere installato fino ad un massimo di 6 mt. dal calorifero
desiderato e al di sotto del suo livello.

IN
1/2”

CALORIFERO OUT

Montaggio GVR su parete in muratura Montaggio GVR su parete in Cartongesso
15 mm 15 mm
MAX MAX
MIN MIN
6,0 cm 4,5 cm 6,0 cm Cartongesso 4,5 cm

Spessore in legno non
fornito variabile a
seconda della finitura
della parete interna.
Muratura
Cartongesso
8,5 cm 8,5 cm
20,5 cm 20,5 cm

321
