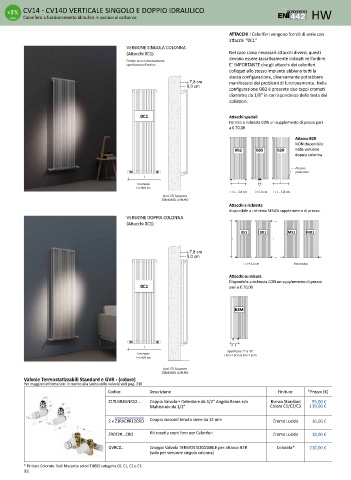

Page 98 - TUBES - LISTINO 2023

CV14 - CV14D VERTICALE SINGOLO E DOPPIO IDRAULICO
Calorifero a funzionamento idraulico in acciaio al carbonio HW

ATTACCHI I Caloriferi vengono forniti di serie con
attacchi “0C1”
VERSIONE SINGOLA COLONNA
(Attacchi 0C1) Nel caso siano necessari attacchi diversi, questi
devono essere tassativamente indicati nell’ordine.
Fornito se non diversamente
specificato nell’ordine. E’ IMPORTANTE che gli attacchi dei caloriferi
collegati allo stesso impianto abbiano tutti la
stessa configurazione, diversamente potrebbero
7,8 cm manifestarsi dei problemi di funzionamento. Nella
5,0 cm
configurazione OB2 è presente due tappi cromati
diametro da 1/8” in corrispondenza della testa dei
collettori.

0C1 Attacchi speciali
Fornito a richiesta CON un supplemento di prezzo pari
a € 70,00
Attacco B2R
NON disponibile
0B2 0B5 B2R nella versione
doppia colonna

Attacco
posteriore
i
Interasse i i
I=L+8,8 cm i
i = L - 5,8 cm i = 5,0 cm i = L - 5,8 cm
(cod. ST) Supporto
STANDARD A MURO
Attacchi a richiesta
disponibile a richiesta SENZA supplemento di prezzo.
VERSIONE DOPPIA COLONNA
(Attacchi 0C1)
0S1 0D1 MS1 MD1
i i

7,8 cm
5,0 cm
i = H-3,4 cm Monotubo

Attacchi su misura
Disponibile a richiesta CON un supplemento di prezzo
0C1 pari a € 70,00

B2M

i d i
Specificare “i” e “d”
Interasse i min = 5cm d min = 2cm
I=L+8,8 cm
(cod. ST) Supporto
STANDARD A MURO
Valvole Termostatizzabili Standard e GVR - (colore)
Per maggiori informazioni in merito alla scelta delle valvole vedi pag. 310
Codice Descrizione Finiture *Prezzo (€)
Z1TLNR#ANR12... Coppia Valvola + Detentore da 1/2” Angolo Rame e/o Bianco Standard 95,00 €
Multistrato da 1/2” Colore C1/C2/C3 119,00 €

2 x Z1RAC#R12CRO Coppia raccordi tenuta rame da 12 mm Cromo Lucido 16,00 €

ZRCF2#...CRO Kit rosetta copri foro per Caloriferi Cromo Lucido 18,00 €
GVRC#... Gruppo Valvola TERMOSTATIZZABILE per attacco B2R Colorata* 210,00 €
(solo per versione singola colonna)
* Finiture Colorate: Vedi Mazzetta colori TUBES categoria C0, C1, C2 e C3.
98
