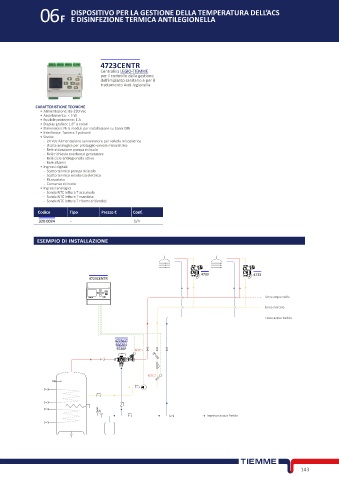

Page 157 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

DISPOSITIVO PER LA GESTIONE DELLA TEMPERATURA DELL’ACS
06F E DISINFEZIONE TERMICA ANTILEGIONELLA

4723CENTR
Centralina LEGIO-TIEMME
per il controllo della gestione
dell'impianto sanitario e per il
trattamento Anti-legionella

CARATTERISTICHE TECNICHE
• Alimentazione: 85-230 Vac
• Assorbimento: < 5 W
• Fusibile protezione: 1 A
• Display grafico: 1,8’’ a colori
• Dimensioni: Nr 6 moduli per installazione su barra DIN
• Interfaccia: Tastiera 7 pulsanti
• Uscite:
- 24 Vdc Alimentazione servomotore per valvola miscelatrice
- Uscita analogica per pilotaggio valvola miscelatrice
- Relè attivazione pompa ricircolo
- Relè richiesta overboost generatore
- Relè ciclo antilegionella attivo
- Relè allarmi
• Ingressi digitali:
- Scatto termico pompa ricircolo
- Scatto termico resistenza elettrica
- Flussostato
- Consenso ricircolo
• Ingressi analogici
- Sonda NTC lettura T accumulo
- Sonda NTC lettura T mandata
- Sonda NTC lettura T ritorno (ricircolo)
Codice Tipo Prezzo € Conf.
320 0024 - 1/4

ESEMPIO DI INSTALLAZIONE

4733 4733
4723CENTR

Linea acqua calda

Linea ricircolo
Linea acqua fredda

4723KIT
9562P1
5530P

Ingresso acqua fredda
