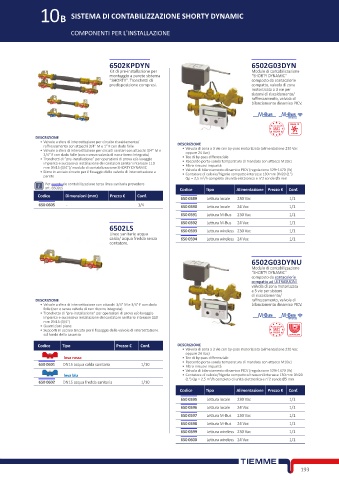

Page 207 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

10B SISTEMA DI CONTABILIZZAZIONE SHORTY DYNAMIC

COMPONENTI PER L'INSTALLAZIONE

6502KPDYN 6502G03DYN
Kit di pre-installazione per Modulo di contabilizzazione
montaggio a parete sistema “SHORTY DYNAMIC”
”SHORTY”. Tronchetti di composto da contacalorie
predisposizione compresi. compatto, valvola di zona
motorizzata a 3 vie per
sistemi di riscaldamento/
raffrescamento, valvola di
bilanciamento dinamico PICV.

Wireless

00569.79
DESCRIZIONE TURBINA
• Valvole a sfera di intercettazione per circuito riscaldamento/
raffrescamento con attacchi 3/4” M e 1” F con dado folle DESCRIZIONE
• Valvole a sfera di intercettazione per circuiti sanitari con attacchi 3/4” M e • Valvola di zona a 3 vie con by-pass motorizzata (alimentazione 230 Vac
3/4” F con dado folle (con o senza valvola di non ritorno integrata) oppure 24 Vac)
• Tronchetti di “pre-installazione” per operazioni di prova e/o lavaggio • Tee di by-pass differenziale
impianto e successiva installazione dei contatori sanitari interasse 110 • Raccordo porta-sonda temperatura di mandata con attacco M10x1
• Filtro rimuovi impurità
mm DN15 (3/4")/ modulo di contabilizzazione SHORTY DYNAMIC
• Dime in acciaio zincato per il fissaggio delle valvole di intercettazione a • Valvola di bilanciamento dinamico PICV (regolazione 529÷1470 l/h)
• Contatore di calorie/frigorie compatto interasse 130 mm DN20 (1")
parete 3
Qp = 2,5 m /h completo di unità elettronica e n°2 sonde Ø5 mm
Per eventuale contabilizzazione terza linea sanitaria prevedere
art. 6502LS Codice Tipo Alimentazione Prezzo € Conf.
Codice Dimensioni (mm) Prezzo € Conf.
650 0589 Lettura locale 230 Vac 1/1
650 0605 - 1/4 650 0590 Lettura locale 24 Vac 1/1
650 0591 Lettura M-Bus 230 Vac 1/1
650 0592 Lettura M-Bus 24 Vac 1/1
6502LS 650 0593 Lettura wireless 230 Vac 1/1
Linee sanitarie acqua
calda/ acqua fredda senza 650 0594 Lettura wireless 24 Vac 1/1
contatore.

6502G03DYNU
Modulo di contabilizzazione
“SHORTY DYNAMIC”
composto da contacalorie
compatto ad ULTRASUONI
valvola di zona motorizzata
a 3 vie per sistemi
di riscaldamento/
DESCRIZIONE raffrescamento, valvola di
• Valvole a sfera di intercettazione con attacchi 3/4" M e 3/4" F con dado bilanciamento dinamico PICV.
folle (con o senza valvola di non ritorno integrata)
• Tronchetto di “pre-installazione" per operazioni di prova e/o lavaggio
impianto e successiva installazione del contatore sanitario interasse 110 Wireless
mm DN15 (3/4")
• Guarnizioni piane 00569.79
• Supporti in acciaio zincato per il fissaggio delle valvole di intercettazione
sul fondo della cassetta ULTRASUONI
Codice Tipo Prezzo € Conf. DESCRIZIONE
• Valvola di zona a 3 vie con by-pass motorizzata (alimentazione 230 Vac
oppure 24 Vac)
leva rossa • Tee di by-pass differenziale
650 0601 DN15 acqua calda sanitaria 1/10 • Raccordo porta-sonda temperatura di mandata con attacco M10x1
• Filtro rimuovi impurità
• Valvola di bilanciamento dinamico PICV (regolazione 529÷1470 l/h)
leva blu • Contatore di calorie/frigorie compatto ultrasuoni interasse 130 mm DN20
3
650 0602 DN15 acqua fredda sanitaria 1/10 (1") Qp = 2,5 m /h completo di unità elettronica e n°2 sonde Ø5 mm
Codice Tipo Alimentazione Prezzo € Conf.
650 0595 Lettura locale 230 Vac 1/1
650 0596 Lettura locale 24 Vac 1/1
650 0597 Lettura M-Bus 230 Vac 1/1
650 0598 Lettura M-Bus 24 Vac 1/1
650 0599 Lettura wireless 230 Vac 1/1
650 0600 Lettura wireless 24 Vac 1/1

193
