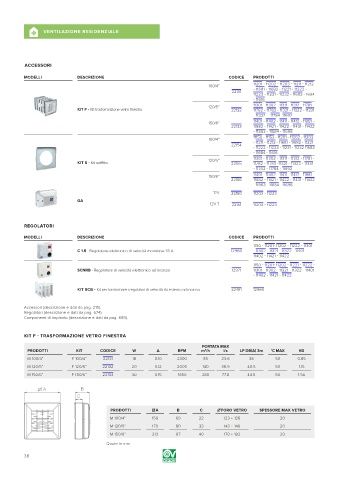

Page 38 - VORTICE - CATALOGO 2019

A VENTILAZIONE RESIDENZIALE

ACCESSORI
MODELLI DESCRIZIONE CODICE PRODOTTI
11201 - 11202 - 11203 - 11211 - 11212
100/4”
22131 - 11681 - 11682 - 11221 - 11222 -
11223 - 11231 - 11232 - 11683 - 1684
- 11616
120/5” 11301 - 11302 - 11311 - 11312 - 11781 -
KIT F - Kit trasformazione vetro finestra 22132 11782 - 11783 - 11321 - 11322 - 11331
- 11332 - -11784 -11692
150/6” 11401 - 11402 - 11411 - 11412 - 11881 -
22133 11882 - 11421 - 11422 - 11431 - 11432
- 11883 - 11884 - 11698
100/4” 11150 - 11153 - 11201 - 11202 - 11203
22154 - 11211 - 11212 - 11681 - 11682 - 11221
- 11222 - 11223 - 11231 - 11232 11683
- 11684 - 11616
120/5” 11301 - 11302 - 11311 - 11312 - 11781 -
KIT S - Kit soffitto 22155 11782 - 11783 -11321 - 11322 - 11331
- 11332 - 11784 - 11692
150/6” 11401 - 11402 - 11411 - 11412 - 11881 -
22156 11882 - 11421 - 11422 - 11431 - 11432
- 11883 - 11884 - 11698
12V 22150 11203 - 11223
GA
12V T 22151 11203 - 11223

REGOLATORI

MODELLI DESCRIZIONE CODICE PRODOTTI
1150 - 11201- 11202 - 11222 - 11301
C 1.5 - Regolatore elettronico di velocità monofase 1.5 A 12966 - 11302 - 11321 - 11322 - 11401 -
11402 - 11421 - 11422
1150 - 11201- 11202 - 11221 - 11222 -
SCNRB - Regolatore di velocità elettronico ad incasso 12971 11301 - 11302 - 11321 - 11322 - 11401
- 11402 - 11421 - 11422

KIT SCB - Kit per trasformare i regolatori di velocità da esterno ad incasso 22481 12966

Accessori (descrizione e dati da pag. 210).
Regolatori (descrizione e dati da pag. 674).
Componenti di impianto (descrizione e dati da pag. 689).

KIT F - TRASFORMAZIONE VETRO FINESTRA

PORTATA MAX
PRODOTTI KIT CODICE W A RPM m /h l/s LP DB(A) 3m °C MAX KG
3
M 100/4” F 100/4” 22131 18 0.10 2300 85 23.6 38 50 0.85
M 120/5” F 120/5” 22132 20 0.12 2000 140 38.9 40.5 50 1.15
M 150/6” F 150/6” 22133 30 0.15 1950 280 77.8 44.5 50 1.56

A B
C

PRODOTTI †A B C ØFORO VETRO SPESSORE MAX VETRO
M 100/4” 158 69 22 123 ÷ 128 20
M 120/5” 179 80 33 143 ÷ 148 20
M 150/6” 213 87 40 178 ÷ 183 20
Quote in mm
