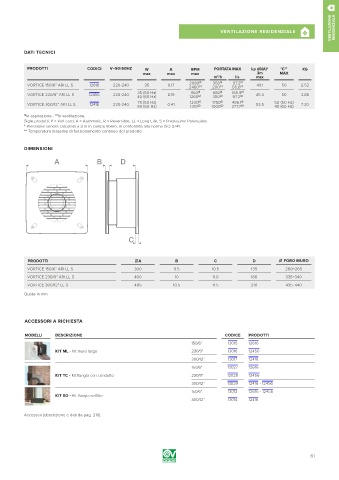

VENTILAZIONE RESIDENZIALE

VENTILAZIONE RESIDENZIALE A

DATI TECNICI

PRODOTTI CODICI V ~ 50/60HZ W A RPM PORTATA MAX Lp dB(A)* °C** KG
max max max 3m MAX
m /h l/s max
3
(1)
97.2
(1)
350
2080
VORTICE 150/6” ARI LL S 12616 220-240 35 0.17 2460 (2) 200 (2) 55.6 (1) (2) 49.1 50 2.52
VORTICE 230/9” ARI LL S 12456 220-240 35 (50 Hz) 0.19 1160 (1) 680 (1) 188.9 (1) 45.3 50 3.88
40 (60 Hz) 1260 (2) 350 (2) 97.2 (2)
VORTICE 300/12” ARI LL S 12416 220-240 75 (50 Hz) 0.41 1230 (1) 1750 (1) 486.1 (1) 53.5 50 (50 Hz) 7.20
90 (60 Hz) 1310 (2) 1000 (2) 277.7 (2) 40 (60 Hz)
(1) In aspirazione - In ventilazione.
(2)
Sigle prodotti: P = Pull cord, A = Automatic, R = Reversible, LL = Long Life, S = Prestazioni Potenziate.
* Pressione sonora calcolata a 3 m in campo libero, in conformità alla norma ISO 3741.
** Temperatura massima di funzionamento continuo del prodotto.
DIMENSIONI
A B D

C

PRODOTTI †A B C D Ø FORO MURO
VORTICE 150/6” ARI LL S 300 9.5 10.5 135 260÷265
VORTICE 230/9” ARI LL S 400 10 11.0 180 335÷340
VORTICE 300/12” LL S 495 10.5 11.5 210 435÷440
Quote in mm

ACCESSORI A RICHIESTA

MODELLI DESCRIZIONE CODICE PRODOTTI
150/6” 13015 12616
KIT ML - Kit muro largo 230/9” 13016 12456
300/12” 13017 12416
150/6” 13027 12616
KIT TC - Kit flangia con condotto 230/9” 13028 12456
300/12” 13029 12416 - 12456
150/6” 13012 12616 - 12456
KIT SO - Kit flangia soffitto
300/12” 13014 12416

Accessori (descrizione e dati da pag. 210).
