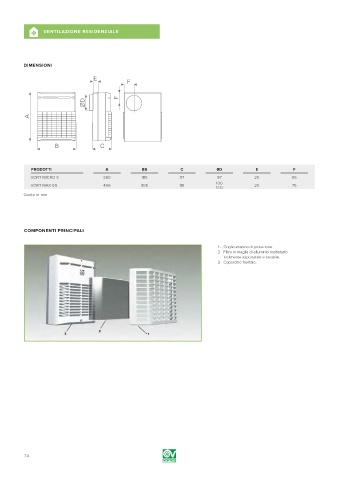

Page 74 - VORTICE - CATALOGO 2019
P. 74
A VENTILAZIONE RESIDENZIALE
DIMENSIONI
E
F
∅D F
A
B C
PRODOTTI A 0B C 0D E F
VORT MICRO S 260 185 117 97 25 65
100
VORT MAX ES 406 305 151 25 75
12O
Quote in mm
COMPONENTI PRINCIPALI
1 - Griglia esterna di protezione.
2 - Filtro in maglia di alluminio multistrato
facilmente asportabile e lavabile.
3 - Coperchio frontale.
2
3 1
74
