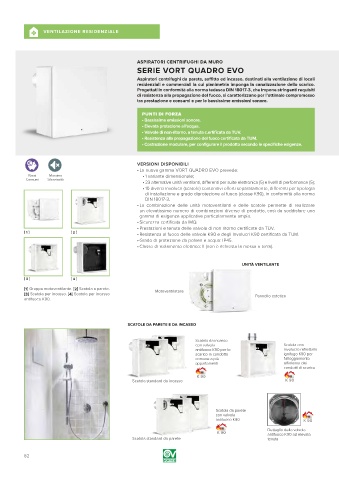

Page 82 - VORTICE - CATALOGO 2019

A VENTILAZIONE RESIDENZIALE

ASPIRATORI CENTRIFUGHI DA MURO
SERIE VORT QUADRO EVO

Aspiratori centrifughi da parete, soffitto ed incasso, destinati alla ventilazione di locali
residenziali e commerciali la cui planimetria imponga la canalizzazione dello scarico.
Progettati in conformità alla norma tedesca DIN 18017-3, che impone stringenti requisiti
di resistenza alla propagazione del fuoco, si caratterizzano per l’ottimale compromesso
tra prestazione e consumi e per le bassissime emissioni sonore.
PUNTI DI FORZA
• Bassissime emissioni sonore.
• Elevata protezione all'acqua.
• Valvole di non-ritorno, a tenuta c.ertificata da TUV.
• Resistenza alla propagazione del fuoco certificata da TUM.
• Costruzione modulare, per configurare il prodotto secondo le specifiche esigenze.

cdgh VERSIONI DISPONIBILI
• La nuova gamma VORT QUADRO EVO prevede:
• 1 variante dimensionale;
• 23 alternative unità ventilanti, differenti per suite elettronica (5) e livelli di performance (5);
• 10 diversi involucri (scatole) contenitivi offerti separatamente, differenti per tipologia
di installazione e grado diprotezione al fuoco (classe K90), in conformità alla norma
DIN 18017-3.
• La combinazione delle unità motoventilanti e delle scatole permette di realizzare
un elevatissimo numero di combinazioni diverse di prodotto, così da soddisfare una
gamma di esigenze applicative particolarmente ampia.
• Sicurezza certificata da IMQ.
• Prestazioni e tenuta delle valvola di non ritorno certificate da TÜV.
[ 1 ] [ 2 ]
• Resistenza al fuoco delle valvole K90 e degli involucri K90 certificata da TUM.
• Grado di protezione da polveri e acqua: IP45.
• Classe di isolamento elettrico: II (non è richiesta la messa a terra).

UNITÀ VENTILANTE

[ 3 ] [ 4 ]
[1] Gruppo motoventilante. [2] Scatola a parete. Motoventilatore
[3] Scatola per incasso. [4] Scatola per incasso Pannello estetico
antifuoco K90.

SCATOLE DA PARETE E DA INCASSO

Scatola da incasso
con valvola Scatola con
antifuoco K90 per lo involucro refrettario
scarico in condotto ignifugo K90 per
comune a più l'alloggiamento
appartamenti all'interno dei
condotti di scarico

Scatola standard da incasso

Scatola da parete
con valvola
antifuoco K90
Dettaglio della valvola
antifuoco K90 ad elevata
Scatola standard da parete tenuta

82
