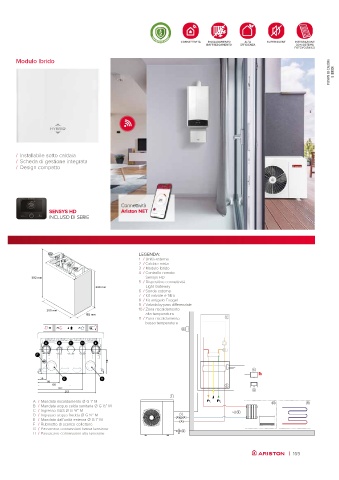

P. 167
Modulo Ibrido
POMPE DI CALORE E IBRIDI
/ Installabile sotto caldaia
/ Scheda di gestione integrata
/ Design compatto
Connettività
SENSYS HD Ariston NET
INCLUSO DI SERIE
LEGENDA:
1 / Unità esterna
2 / Caldaia mista
3 / Modulo ibrido
4 / Controllo remoto
392 mm Sensys HD
5 / Dispositivo connettività
330 mm Light Gateway
6 / Sonda esterna
7 / Kit valvole e filtro
8 / Kit antigelo Exogel
9 / Valvola by-pass differenziale
300 mm 10 / Zona riscaldamento
185 mm alta temperatura
11 / Zona riscaldamento 2
bassa temperatura
A 6
A B C D E
F 110
5
38 G H
98
150 3
202 4
262
1
A / Mandata riscaldamento Ø G 1” M 10 11
B / Mandata acqua calda sanitaria Ø G ½” M
C / Ingresso GAS Ø G ¾” M 9
D / Ingresso acqua fredda Ø G ½” M 7
E / Mandata dall’unità esterna Ø G 1” M
F / Rubinetto di scarico collettore
G / Passacavo connessioni bassa tensione 8
H / Passacavo connessioni alta tensione
| 165
