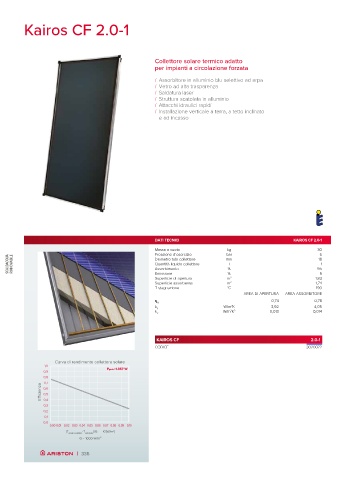

Page 338 - ARISTON - CATALOGO 10-2022

Kairos CF 2.0-1

Collettore solare termico adatto
per impianti a circolazione forzata

/ Assorbitore in alluminio blu selettivo ad arpa
/ Vetro ad alta trasparenza
/ Saldatura laser
/ Struttura scatolata in alluminio
/ Attacchi idraulici rapidi
/ Installazione verticale a terra, a tetto inclinato
e ad incasso

DATI TECNICI KAIROS CF 2.0-1
Massa a vuoto kg 30
Pressione d’esercizio mm 18
bar
6
SCALDACQUA RINNOVABILE Quantità liquido collettore % 95 1
Diametro tubi collettore
l
Assorbimento
Emissione
5
%
Superficie di apertura m 2 1,83
Superficie assorbente m 2 1,74
T stagnazione °C 190
AREA DI APERTURA AREA ASSORBITORE
η 0 0,74 0,78
k 1 W/m K 3,92 4,05
2
k W/m K 0,013 0,014
2 2
2
KAIROS CF 2.0-1
CODICE 3020072

Curva di rendimento collettore solare
1,0
0,9 Ppeak=1.357 W
0,8
0,7
Efficienza 0,6
0,5
0,4
0,3
0,2
0,1
0,0
0,00 0,01 0,02 0,03 0,04 0,05 0,06 0,07 0,08 0,09 0,10
(T media collettore -T ambiente )/G K/(W/m ) 2
G = 1000 W/m²

| 336
