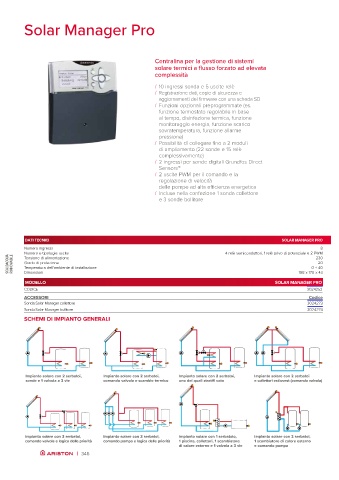

Page 348 - ARISTON - CATALOGO 10-2022

Solar Manager Pro

Centralina per la gestione di sistemi
solare termici a flusso forzato ad elevata
complessità

/ 10 ingressi sonda e 5 uscite relè
/ Registrazione dati, copie di sicurezza e
aggiornamenti del firmware con una scheda SD
/ Funzioni opzionali preprogrammate (es.
funzione termostato regolabile in base
al tempo, disinfezione termica, funzione
monitoraggio energia, funzione scarico
sovratemperatura, funzione allarme
pressione)
/ Possibilità di collegare fino a 2 moduli
di ampliamento (22 sonde e 15 relè
complessivamente)
/ 2 ingressi per sonde digitali Grundfos Direct
Sensors™
/ 2 uscite PWM per il comando e la
regolazione di velocità
delle pompe ad alta efficienza energetica
/ Incluse nella confezione 1 sonda collettore
e 3 sonde bollitore

DATI TECNICI SOLAR MANAGER PRO
Numero ingressi 8
Numero e tipologie uscite 4 relè semiconduttori, 1 relè privo di potenziale e 2 PWM
SCALDACQUA RINNOVABILE Grado di protezione 198 x 170 x 43
230
Tensione di alimentazione
20
0 ÷ 40
Temperatura dell'ambiente di installazione
Dimensioni
MODELLO SOLAR MANAGER PRO
CODICE 3024252
ACCESSORI Codice
Sonda Solar Manager collettore 3024273
Sonda Solar Manager bollitore 3024274
SCHEMI DI IMPIANTO GENERALI

Impianto solare con 2 serbatoi, Impianto solare con 2 serbatoi, Impianto solare con 2 serbatoi, Impianto solare con 2 serbatoi
sonde e 1 valvola a 3 vie comando valvola e scambio termico uno dei quali stratifi cato e collettori est/ovest (comando valvola)

Impianto solare con 3 serbatoi, Impianto solare con 3 serbatoi, Impianto solare con 1 serbatoio, Impianto solare con 2 serbatoi,
comando valvola e logica delle priorità comando pompa e logica delle priorità 1 piscina, collettori, 1 scambiatore 1 scambiatore di calore esterno
di calore esterno e 1 valvola a 3 vie e comando pompa
| 346
