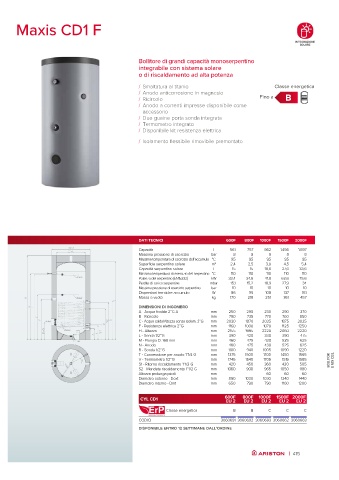

Page 417 - ARISTON - CATALOGO 10-2022

Maxis CD1 F

Bollitore di grandi capacità monoserpentino
integrabile con sistema solare
o di riscaldamento ad alta potenza

/ Smaltatura al titanio Classe energetica
/ Anodo anticorrosione in magnesio
/ Ricircolo Fino a B
/ Anodo a correnti impresse disponibile come
accessorio
/ Due guaine porta sonda integrata
/ Termometro integrato
/ Disponibile kit resistenza elettrica
/ Isolamento flessibile rimovibile premontato

DATI TECNICI 600F 800F 1000F 1500F 2000F
Capacità l 561 757 862 1.456 1.897
Massima pressione di esercizio bar 8 8 8 8 8
Massima temperatura di esercizio dell’accumulo °C 95 95 95 95 95
Superficie serpentino solare m 2 2,4 2,5 3,0 4,5 5,4
Capacità serpentino solare l 15 15 18,6 27,6 33,6
Massima temperatura di esercizio del serpentino °C 110 110 110 110 110
Potenza del serpentino (EN15332) kW 33,4 34,8 41,8 62,6 75,6
Perdite di carico serpentine mbar 15,1 15,2 18,9 27,9 34
Massima pressione di esercizio serpentino bar 10 10 10 10 10
Dispersioni termiche accumulo W 86 95 108 137 161
Massa a vuoto kg 170 218 251 361 457
DIMENSIONI DI INGOMBRO
A - Acqua fredda 2’’G A mm 250 295 230 290 370
B - Ricircolo mm 790 735 770 760 850
C - Acqua calda/Altezza senza isolam. 2’’G mm 2030 1870 2035 1875 2035
F - Resistenza elettrica 2’’G mm 1160 1000 1070 1125 1250
H - Altezza mm 2155 1995 2220 2060 2220
L - Sonda 1/2’’G mm 390 420 330 390 475
M - Flangia D. 168 mm mm 460 475 430 525 625
N - Anodo mm 460 475 430 525 625
R - Sonda 1/2’’G mm 1100 940 1005 1090 1220
T - Connessione per anodo 1’’1/4 G mm 1375 1500 1700 1450 1565
V - Termometro 1/2’’G mm 1745 1540 1705 1515 1585 BOLLITORI E FAN COIL
S1 - Ritorno riscaldamento 1’’1/2 G mm 420 450 360 420 505
S2 - Mandata riscaldamento 1’’1/2 G mm 1060 900 965 1050 1180
Altezza prolunga piedi mm - - 60 60 60
Diametro esterno - Dext mm 890 1030 1030 1340 1440
Diametro interno - Dint mm 650 790 790 1100 1200

CYL CD1 600F 800F 1000F 1500F 2000F
EU 2
EU 2
EU 2
EU 2
EU 2
Classe energetica B B C C C
CODICI 3060691 3060692 3060693 3060662 3060663
DISPONIBILE ENTRO 12 SETTIMANE DALL’ORDINE

| 415
