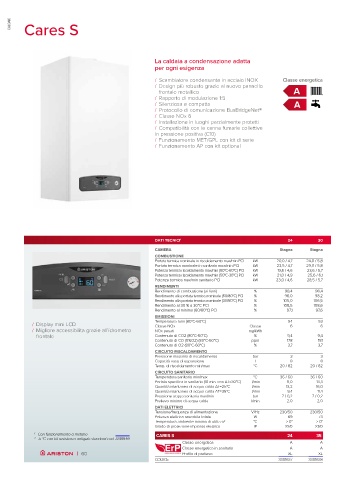

Page 62 - ARISTON - CATALOGO 10-2022

CALDAIE Cares S

La caldaia a condensazione adatta
per ogni esigenza

/ Scambiatore condensante in acciaio INOX Classe energetica
/ Design più robusto grazie al nuovo pannello
frontale metallico A
/ Rapporto di modulazione 1:5
/ Silenziosa e compatta A
/ Protocollo di comunicazione BusBridgeNet®
/ Classe NOx 6
/ Installazione in luoghi parzialmente protetti
/ Compatibilità con le canne fumarie collettive
in pressione positiva (C10)
/ Funzionamento MET/GPL con kit di serie
/ Funzionamento AP con kit optional

DATI TECNICI 1 24 30
CAMERA Stagna Stagna
COMBUSTIONE
Portata termica nominale in riscaldamento max/min PCI kW 20,0 / 4,7 24,0 / 5,8
Portata termica nominale in sanitario max/min PCI kW 23,5 / 4,7 29,0 / 5,8
Potenza termica riscaldamento max/min (80°C-60°C) PCI kW 19,6 / 4,6 23,6 / 5,7
Potenza termica riscaldamento max/min (50°C-30°C) PCI kW 21,0 / 4,9 25,6 / 6,1
Potenza termica max/min sanitario PCI kW 23,0 / 4,6 28,5 / 5,7
RENDIMENTI
Rendimento di combustione (ai fumi) % 98,4 98,4
Rendimento alla portata termica nominale (60/80°C) PCI % 98,0 98,2
Rendimento alla portata termica nominale (30/50°C) PCI % 105,0 106,5
Rendimento al 30 % a 30°C PCI % 108,5 108,6
Rendimento al minimo (60/80°C) PCI % 97,1 97,6
EMISSIONI
/ Display mini LCD Temperatura fumi (80°C-60°C) Classe 54 6 53 6
Classe NOx
/ Migliore accessibilita grazie all’idrometro NOx pesati mg/kWh
frontale Contenuto di CO2 (80°C-60°C) % 9,4 9,4
Contenuto di CO (0%O2) (80°C-60°C) ppm 178 181
Contenuto di O2 (80°C-60°C) % 3,7 3,7
CIRCUITO RISCALDAMENTO
Pressione massima di riscaldamento bar 3 3
Capacità vaso di espansione l 8 8
Temp. di riscaldamento min/max °C 20 / 82 20 / 82
CIRCUITO SANITARIO
Temperatura sanitario min/max °C 36 / 60 36 / 60
Portata specifica in sanitario (10 min. con ΔT=30°C) l/min 11,0 13,3
Quantità istantanea di acqua calda ΔT=25°C l/min 13,2 16,0
Quantità istantanea di acqua calda ΔT=35°C l/min 9,4 11,4
Pressione acqua sanitaria max/min bar 7 / 0,2 7 / 0,2
Prelievo minimo di acqua calda l/min 2,0 2,0
DATI ELETTRICI
Tensione/frequanza di alimentazione V/Hz 230/50 230/50
Potenza elettrica assorbita totale W 69 73
Temperatura ambiente minima di utilizzo 2 °C > 0° > 0°
Grado di protezione impianto elettrico IP X5D X5D

1 Con funzionamento a metano CARES S 24 35
2 -5 °C con kit resistenza antigelo standard cod. 3318949
Classe energetica A A
Classe energetica in sanitario A A
| 60 Profilo di prelievo XL XL
CODICE 3301637 3301638
