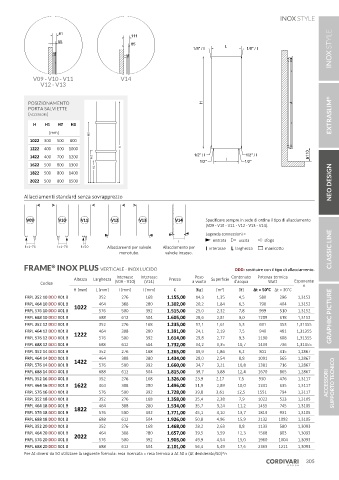

P. 305

81
                                               111
                     55                        85
                                                                     1/8" / I   L       1/8" / I





             V09 - V10 - V11               V14
               V12 - V13


           POSIZIONAMENTO                                               H
           PORTA SALVIETTE
           (accessori)                                                                                               EXTRASLIM ®
             H   H1  H2   H3
                  [mm]
                                 H3
            1022  300  500  800
           SEZIONE A0-A0
            1222  400  600  1000    SEZIONE A0-A0
                                            H
            1422  400  700  1200  H2                                 1/2" / I   I      1/2" / I              110
            1622  500  800  1300                                       1/2"            1/2"
                                  H1
            1822  500  800  1400
            2022  500  800  1500                                                                                     NEO DESIGN

         Allacciamenti standard senza sovrapprezzo




          V09         V10    V11        V12       V13          V14       Specificare sempre in sede di ordine il tipo di allacciamento
                                                                         (V09 - V10 - V11 - V12 - V13 - V14).
                                                                         Legenda connessioni =
                                                                I           entrata  uscita   sfogo
          I=L-76     I=L-76   I=50     Allacciamenti per valvole   Allacciamento per   I  interasse L  larghezza  manicotto
                                           monotubo.       valvole incasso.                                          CLASSIC LINE

                   ®
         FRAME  INOX PLUS VERTICALE - INOX LUCIDO                                   DDD: sostituire con il tipo di allacciamento.
                                          Interasse  Interasse       Peso         Contenuto   Potenza termica
                           Altezza  Larghezza               Prezzo         Superficie                   Esponente
               Codice                    (V09 - V10)  (V14)          a vuoto       d'acqua     Watt        n
                           H [mm]  L [mm]  I [mm]  I [mm]     €       [Kg]   [m ] 2  [lt]  Δt = 50°C  Δt = 30°C
          FRPL 352 10 DDD X01 B     352     276     168     1.155,00   14,3     1,35     4,5     580    296  1,3152
          FRPL 464 10 DDD X01 B  1022  464  388     280     1.302,00   20,2     1,84     6,3     790    404  1,3152
          FRPL 576 10 DDD X01 B     576     500     392     1.515,00   25,0     2,32     7,8     999    510  1,3152
          FRPL 688 10 DDD X01 B     688     612     504     1.605,00   28,6     2,81     9,0     1209    618  1,3152  GRAPHIC PICTURE
          FRPL 352 12 DDD X01 B     352     276     168     1.235,00   17,1     1,61     5,3     691    353  1,31355
          FRPL 464 12 DDD X01 B  1222  464  388     280     1.391,00   24,1     2,19     7,5     940    481  1,31355
          FRPL 576 12 DDD X01 B     576     500     392     1.614,00   29,8     2,77     9,3     1190    608  1,31355
          FRPL 688 12 DDD X01 B     688     612     504     1.732,00   34,2     3,35     10,7     1439    736  1,31355
          FRPL 352 14 DDD X01 B     352     276     168     1.265,00   19,9     1,86     6,2     801    415  1,2867
          FRPL 464 14 DDD X01 B  1422  464  388     280     1.434,00   28,0     2,54     8,8     1091    565  1,2867
          FRPL 576 14 DDD X01 B     576     500     392     1.660,00   34,7     3,21     10,8     1381    716  1,2867
          FRPL 688 14 DDD X01 B     688     612     504     1.815,00   39,7     3,88     12,4     1670    865  1,2867
          FRPL 352 16 DDD X01 B     352     276     168     1.326,00  23,9   2,17    7,5    930    476    1,3117
          FRPL 464 16 DDD X01 B  1622  464  388     280     1.496,00  31,9    2,89     10,0     1241    635  1,3117  ACCESSORI  SUPPORTO TECNICO
          FRPL 576 16 DDD X01 B     576     500     392     1.728,00  39,8   3,61   12,5   1551    794    1,3117
          FRPL 352 18 DDD X01 B     352     276     168     1.358,00  25,4    2,38     7,9     1022    523  1,3105
          FRPL 464 18 DDD X01 B  1822  464  388     280     1.534,00  35,7    3,24     11,2     1455    745  1,3105
          FRPL 576 18 DDD X01 B     576     500     392     1.771,00  45,1    4,10     13,7     1819    931  1,3105
          FRPL 688 18 DDD X01 B     688     612     504     1.926,00  50,8    4,96     15,9     2132    1092  1,3105
          FRPL 352 20 DDD X01 B     352     276     168     1.468,00  28,2    2,63     8,8     1133    580  1,3093
          FRPL 464 20 DDD X01 B  2022  464  388     280     1.657,00  39,5    3,59     12,3     1568    803  1,3093
          FRPL 576 20 DDD X01 B     576     500     392     1.903,00  49,9    4,54     15,0     1960    1004  1,3093
          FRPL 688 20 DDD X01 B     688     612     504     2.101,00  56,4    5,49     17,6     2363    1211  1,3093
          Per Δt diversi da 50 utilizzare la seguente formula: resa ricercata = resa termica a Δt 50 x (Δt desiderato/50)^n
