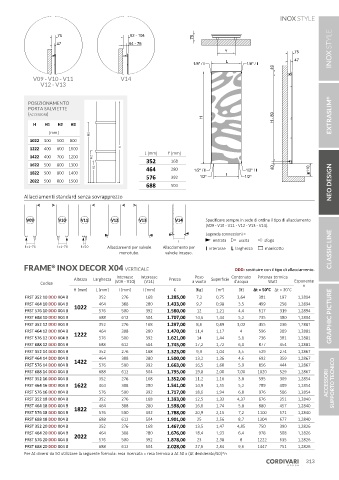

Page 313 - CORDIVARI - LISTINO DESIGN 2023

75 92 - 104 75
47 64 - 76
Y 75

L 47
1/8" / I 1/8" / I
40
V09 - V10 - V11 V14
V12 - V13

POSIZIONAMENTO
PORTA SALVIETTE
(accessori) EXTRASLIM ®
H H - 80
H H1 H2 H3
[mm]
H3
1022 300 500 800
SEZIONE A0-A0 600 1000 SEZIONE A0-A0
1222
400
H
L [mm] Y [mm]
1422 400 700 1200 H2
1622 500 800 1300 352 168
H1 464 280 1/2" / I 1/2" / I 40 110
1822 500 800 1400 576 1/2" I 1/2"
2022 500 800 1500 392
688 504 NEO DESIGN
Allacciamenti standard senza sovrapprezzo

V09 V10 V11 V12 V13 V14 Specificare sempre in sede di ordine il tipo di allacciamento
(V09 - V10 - V11 - V12 - V13 - V14).
Legenda connessioni =
I entrata uscita sfogo
I=L-76 I=L-76 I=50 Allacciamenti per valvole Allacciamento per I interasse L larghezza manicotto
monotubo. valvole incasso. CLASSIC LINE

®
FRAME INOX DECOR X04 VERTICALE DDD: sostituire con il tipo di allacciamento.
Interasse Interasse Peso Contenuto Potenza termica
Altezza Larghezza Prezzo Superficie Esponente
Codice (V09 - V10) (V14) a vuoto d'acqua Watt n
H [mm] L [mm] I [mm] I [mm] € [Kg] [m ] 2 [lt] Δt = 50°C Δt = 30°C
FRST 352 10 DDD X04 B 352 276 168 1.285,00 7,2 0,75 2,64 381 197 1,2894
FRST 464 10 DDD X04 B 1022 464 388 280 1.433,00 9,7 0,98 3,5 499 258 1,2894
FRST 576 10 DDD X04 B 576 500 392 1.580,00 12 1,21 4,4 617 319 1,2894
FRST 688 10 DDD X04 B 688 612 504 1.707,00 14,6 1,44 5,2 735 380 1,2894 GRAPHIC PICTURE
FRST 352 12 DDD X04 B 352 276 168 1.297,00 8,6 0,89 3,02 455 236 1,2881
FRST 464 12 DDD X04 B 1222 464 388 280 1.470,00 11,4 1,17 4 596 309 1,2881
FRST 576 12 DDD X04 B 576 500 392 1.621,00 14 1,44 5,1 736 381 1,2881
FRST 688 12 DDD X04 B 688 612 504 1.745,00 17,2 1,72 6,1 877 454 1,2881
FRST 352 14 DDD X04 B 352 276 168 1.323,00 9,9 1,04 3,5 529 274 1,2867
FRST 464 14 DDD X04 B 1422 464 388 280 1.500,00 13,2 1,36 4,6 692 359 1,2867
FRST 576 14 DDD X04 B 576 500 392 1.663,00 16,5 1,68 5,9 856 444 1,2867
FRST 688 14 DDD X04 B 688 612 504 1.795,00 19,8 2,00 7,00 1020 529 1,2867
FRST 352 16 DDD X04 B 352 276 168 1.352,00 11,2 1,16 3,8 595 309 1,2854
FRST 464 16 DDD X04 B 1622 464 388 280 1.541,00 14,9 1,55 5,2 789 409 1,2854 ACCESSORI SUPPORTO TECNICO
FRST 576 16 DDD X04 B 576 500 392 1.717,00 18,6 1,94 6,8 976 506 1,2854
FRST 352 18 DDD X04 B 352 276 168 1.393,00 12,5 1,33 4,37 676 351 1,2840
FRST 464 18 DDD X04 B 1822 464 388 280 1.598,00 16,6 1,74 5,8 880 457 1,2840
FRST 576 18 DDD X04 B 576 500 392 1.788,00 20,9 2,15 7,2 1100 571 1,2840
FRST 688 18 DDD X04 B 688 612 504 1.901,00 25 2,56 8,7 1304 677 1,2840
FRST 352 20 DDD X04 B 352 276 168 1.467,00 13,5 1,47 4,85 750 390 1,2826
FRST 464 20 DDD X04 B 2022 464 388 280 1.676,00 18,4 1,93 6,4 978 508 1,2826
FRST 576 20 DDD X04 B 576 500 392 1.878,00 23 2,38 8 1222 635 1,2826
FRST 688 20 DDD X04 B 688 612 504 2.028,00 27,6 2,84 9,6 1447 751 1,2826
Per Δt diversi da 50 utilizzare la seguente formula: resa ricercata = resa termica a Δt 50 x (Δt desiderato/50)^n
313
