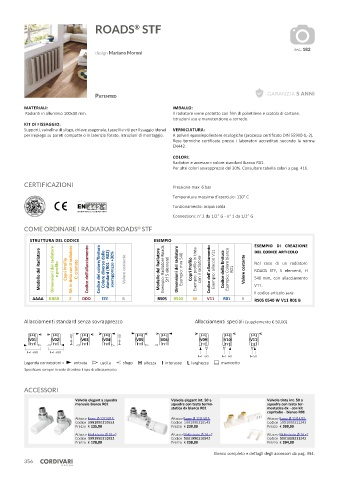

Page 356 - CORDIVARI - LISTINO DESIGN 2023

ROADS STF
®

pag. 182
design Mariano Moroni

GARANZIA 5 ANNI
PatenteD
MATERIALI: IMBALLO:
Radianti in alluminio 100x30 mm. Il radiatore viene protetto con film di polietilene e scatola di cartone.
Istruzioni uso e manutenzione a corredo.
KIT DI FISSAGGIO:
Supporti, valvolino di sfogo, chiave esagonale, tasselli e viti per fissaggio idonei VERNICIATURA:
per impiego su pareti compatte o in laterizio forato, istruzioni di montaggio. A polveri epossiepoliestere ecologiche (processo certificato DIN 55900-1,-2).
Rese termiche certificate presso i laboratori accreditati secondo la norma
EN442.

COLORI:
Radiatori e accessori: colore standard Bianco R01.
Per altri colori sovrapprezzo del 30%. Consultare tabella colori a pag. 416.

CERTIFICAZIONI Pressione max: 6 bar
Temperatura massima d’esercizio: 110° C

Funzionamento: acqua calda
Connessioni: n° 2 da 1/2” G - n° 1 da 1/2” G

COME ORDINARE I RADIATORI ROADS STF
®
STRUTTURA DEL CODICE ESEMPIO Esempio di creazione
Modello del Radiatore Dimensioni del radiatore e profilo Copri Profilo W: in tinta con il radiatore C: cromato Codice dell’allacciamento Codice del colore/finitura Colore diverso dallo standard (R01 - R02) sovrapprezzo +30% Valore costante Modello del Radiatore Esempio: Radiatore Roads Stf 5 elementi Dimensioni del radiatore Esempio: mm 540 Copri Profilo Esempio: profilo in tinta con il radiatore Codice dell'allacciamento Esempio: a
del codice articolo

ROADS STF, 5 elementi, H
540 mm, con allacciamento

Il codice articolo sarà:
AAAA BBBB Z DDD EEE B RS05 0540 W V11 R01 B V11.
RS05 0540 W V11 R01 B

Allacciamenti standard senza sovrapprezzo Allacciamenti speciali (supplemento € 50,00)

I=H-40 I=H-40
V01 V02 V03 V04 V05 V06 V09 V10 V11

I=L+80 I=L+80
I=L-60 I=L-60 I=50
Legenda connessioni = entrata uscita sfogo H altezza I interasse L larghezza manicotto
Specificare sempre in sede di ordine il tipo di allacciamento.

ACCESSORI
Valvola elegant a squadra Valvola elegant int. 50 a Valvola tinta int. 50 a
manuale bianco R01 squadra con testa termo- squadra con testa ter-
statica dx bianco R01 mostatica dx - con kit
copritubo - bianco R01
Attacco Rame Ø 12/14/15 Attacco Rame Ø 12/14/15 Attacco Rame Ø 12/14/15
Codice 5991990310553 Codice 5991990310543 Codice 5991990311243
Prezzo € 135,00 Prezzo € 239,00 Prezzo € 399,00
Attacco Multistrato Ø 16 x2 Attacco Multistrato Ø 16 x2 Attacco Multistrato Ø 16 x2
Codice 5991990310552 Codice 5991990310542 Codice 5991990311242
Prezzo € 128,00 Prezzo € 238,00 Prezzo € 394,00
Elenco completo e dettagli degli accessori da pag. 394.
356
