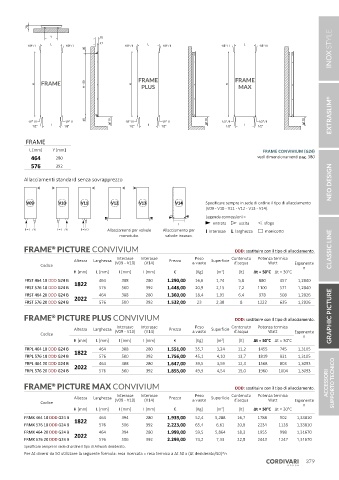

Page 379 - CORDIVARI - LISTINO DESIGN 2023

75
Y 75
L 47 L L
1/8" / I 1/8" / I 1/8" / I 1/8" / I 1/8" / I 1/8" / I
40

FRAME FRAME
FRAME
H H - 80 H PLUS H MAX
EXTRASLIM ®

1/2" / I 1/2" / I 40 110 1/2" / I 1/2" / I 110 1/2" / I 1/2" / I 110
1/2" I 1/2" 1/2" I 1/2" 1/2" I 1/2"

FRAME
L [mm] Y [mm] FRAME CONVIVIUM (G24)
464 280 vedi dimensionamenti pag. 380
576 392
NEO DESIGN
Allacciamenti standard senza sovrapprezzo

V09 V10 V11 V12 V13 V14 Specificare sempre in sede di ordine il tipo di allacciamento
(V09 - V10 - V11 - V12 - V13 - V14).
Legenda connessioni =
I entrata uscita sfogo
I=L-76 I=L-76 I=50 Allacciamenti per valvole Allacciamento per I interasse L larghezza manicotto
monotubo. valvole incasso.

FRAME PICTURE CONVIVIUM DDD: sostituire con il tipo di allacciamento. CLASSIC LINE
®
Altezza Larghezza Interasse Interasse Prezzo Peso Superficie Contenuto Potenza termica
Codice (V09 - V10) (V14) a vuoto d'acqua Watt Esponente
n
H [mm] L [mm] I [mm] I [mm] € [Kg] [m ] [lt] Δt = 50°C Δt = 30°C
2
FRST 464 18 DDD G24 B 1822 464 388 280 1.290,00 16,6 1,74 5,8 880 457 1,2840
FRST 576 18 DDD G24 B 576 500 392 1.448,00 20,9 2,15 7,2 1100 571 1,2840
FRST 464 20 DDD G24 B 2022 464 388 280 1.360,00 18,4 1,93 6,4 978 508 1,2826
FRST 576 20 DDD G24 B 576 500 392 1.532,00 23 2,38 8 1222 635 1,2826

®
FRAME PICTURE PLUS CONVIVIUM DDD: sostituire con il tipo di allacciamento. GRAPHIC PICTURE
Interasse
Peso
Altezza Larghezza (V09 - V10) Interasse Prezzo a vuoto Superficie Contenuto Potenza termica
(V14)
d'acqua
Watt
Codice Esponente
n
H [mm] L [mm] I [mm] I [mm] € [Kg] [m ] [lt] Δt = 50°C Δt = 30°C
2
FRPL 464 18 DDD G24 B 464 388 280 1.551,00 35,7 3,24 11,2 1455 745 1,3105
FRPL 576 18 DDD G24 B 1822 576 500 392 1.756,00 45,1 4,10 13,7 1819 931 1,3105
FRPL 464 20 DDD G24 B 2022 464 388 280 1.647,00 39,5 3,59 12,3 1568 803 1,3093
FRPL 576 20 DDD G24 B 576 500 392 1.855,00 49,9 4,54 15,0 1960 1004 1,3093
FRAME PICTURE MAX CONVIVIUM DDD: sostituire con il tipo di allacciamento. ACCESSORI SUPPORTO TECNICO
®
Interasse Interasse Peso Contenuto Potenza termica
Altezza Larghezza Prezzo Superficie
Codice (V09 - V10) (V14) a vuoto d'acqua Watt Esponente
n
H [mm] L [mm] I [mm] I [mm] € [Kg] [m ] [lt] Δt = 50°C Δt = 30°C
2
FRMX 464 18 DDD G24 B 1822 464 394 280 1.939,00 52,4 5,288 16,7 1788 902 1,33810
FRMX 576 18 DDD G24 B 576 506 392 2.223,00 65,4 6,61 20,8 2234 1128 1,33810
FRMX 464 20 DDD G24 B 464 394 280 1.999,00 59,5 5,864 18,3 1955 998 1,31670
FRMX 576 20 DDD G24 B 2022 576 506 392 2.299,00 74,2 7,33 22,8 2443 1247 1,31670
Specificare sempre in sede di ordine il tipo di Artwork desiderato.
Per Δt diversi da 50 utilizzare la seguente formula: resa ricercata = resa termica a Δt 50 x (Δt desiderato/50)^n
379
