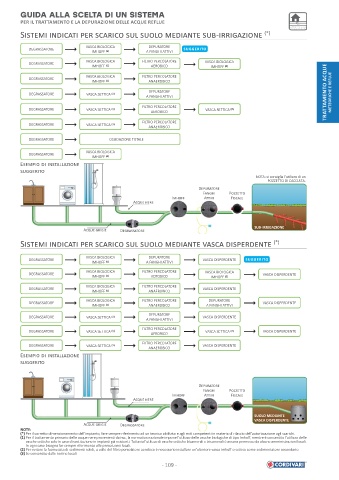

GUIDA ALLA SCELTA DI UN SISTEMA
PER IL TRATTAMENTO E LA DEPURAZIONE DELLE ACQUE REFLUE

S - (*)
 VASCA BIOLOGICA  DEPURATORE
DEGRASSATORE IMHOFF (1) A FANGHI ATTIVI SUGGERITO
 VASCA BIOLOGICA  FILTRO PERCOLATORE VASCA BIOLOGICA
DEGRASSATORE IMHOFF (1) AEROBICO  IMHOFF (2)
 VASCA BIOLOGICA  FILTRO PERCOLATORE
DEGRASSATORE IMHOFF (1) ANAEROBICO
  DEPURATORE TRATTAMENTO ACQUE METEORICHE E REFLUE
DEGRASSATORE VASCA SETTICA (1) A FANGHI ATTIVI
  FILTRO PERCOLATORE 
DEGRASSATORE VASCA SETTICA (1) AEROBICO VASCA SETTICA (2)
  FILTRO PERCOLATORE
DEGRASSATORE VASCA SETTICA (1) ANAEROBICO

DEGRASSATORE OSSIDAZIONE TOTALE
 VASCA BIOLOGICA
DEGRASSATORE IMHOFF (3)
E

NOTA: si consiglia l’utilizzo di un
POZZETTO DI CACCIATA.
D
F P
I A F
A

SUB-IRRIGAZIONE
A D
S (*)
 VASCA BIOLOGICA  DEPURATORE 
DEGRASSATORE IMHOFF (1) A FANGHI ATTIVI VASCA DISPERDENTE SUGGERITO
 VASCA BIOLOGICA  FILTRO PERCOLATORE VASCA BIOLOGICA
DEGRASSATORE IMHOFF (1) AEROBICO  IMHOFF (2)  VASCA DISPERDENTE
 VASCA BIOLOGICA  FILTRO PERCOLATORE 
DEGRASSATORE IMHOFF (1) ANAEROBICO VASCA DISPERDENTE
 VASCA BIOLOGICA  FILTRO PERCOLATORE  DEPURATORE 
DEGRASSATORE IMHOFF (1) ANAEROBICO A FANGHI ATTIVI VASCA DISPERDENTE
  DEPURATORE 
DEGRASSATORE VASCA SETTICA (1) A FANGHI ATTIVI VASCA DISPERDENTE
  FILTRO PERCOLATORE 
DEGRASSATORE VASCA SETTICA (1) AEROBICO  VASCA SETTICA (2) VASCA DISPERDENTE
  FILTRO PERCOLATORE 
DEGRASSATORE VASCA SETTICA (1) ANAEROBICO VASCA DISPERDENTE
E

D
F P
I A F
A

SUOLO MEDIANTE
VASCA DISPERDENTE
A D
NOTE:
(*) Per il corretto dimensionamento dell’impianto, fare sempre riferimento ad un tecnico abilitato e agli enti competenti in materia di rilascio dell’autorizzazione agli scarichi.
(1) Per il trattamento primario delle acque nere provenienti dai wc, la normativa nazionale impone l’utilizzo delle vasche biologiche di tipo Imhoff, mentre è consentito l’utilizzo delle
vasche settiche solo in caso di sostituzione in impianti già esistenti. Tuttavia l’utilizzo di vasche settiche bicamerali e tricamerali è ancora permesso da alcune amministrazioni locali.
In ogni caso bisogna far sempre riferimento alle prescrizioni locali.
(2) Per evitare la fuoriuscita di sedimenti solidi, a valle del filtro percolatore aerobico è necessario installare un’ulteriore vasca imhoff o settica come sedimentatore secondario.
(3) Se consentito dalle norme locali
