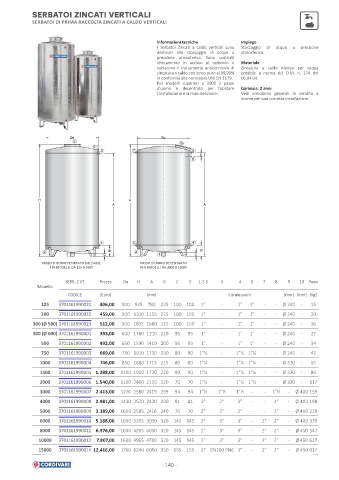

Page 140 - CORDIVARI - LISTINO TRATTAMENTO ACQUE E SISTEMI FUMARI

SERBATOI ZINCATI VERTICALI
SERBATOI DI PRIMA RACCOLTA ZINCATI A CALDO VERTICALI

Informazioni tecniche Impiego
I Serbatoi Zincati a caldo verticali sono Stoccaggio di acqua a pressione
destinati allo stoccaggio di acqua a atmosferica.
pressione atmosferica. Sono costruiti
interamente in acciaio al carbonio e Materiale
subiscono il trattamento anticorrosivo di Zincatura a caldo idonea per acqua
zincatura a caldo con zinco puro al 99,99% potabile a norma del D.M. n. 174 del
in conformià alla normativa UNI EN 1179. 06.04.04.
Per modelli superiori a 3000 il passo
d’uomo è decentrato per facilitare Garanzia: 2 anni
l’installazione e la manutenzione. Vedi condizioni generali di vendita e
norme per una corretta installazione.

De De
9
10
6
5 7 5
E
8

H H
A A

4 3 4
2 B 2 B
1 C 1 C
PASSO D’UOMO CENTRATO SULL’ASSE PASSO D’UOMO DECENTRATO
PER MODELLI DA 125 A 2000 PER MODELLI DA 3000 A 15000

SERB. Z VT Prezzo De H A B C E 1-2-5 3 4 6 7 8 9 10 Peso
Modello
CODICE [Euro] [mm] Connessioni [mm] [mm] [Kg]
125 3701161990021 406,00 500 935 780 225 100 100 1” - 1” 1” - - Ø 240 - 15
200 3701161990022 459,00 500 1310 1155 225 100 100 1” - 1” 1” - - Ø 240 - 20
300 (Ø 500) 3701161990023 512,00 500 1835 1680 225 100 100 1” - 1” 1” - - Ø 240 - 26

300 (Ø 600) 3701161990001 393,00 600 1360 1210 210 95 95 1” - 1” 1” - - Ø 240 - 27
500 3701161990002 492,00 650 1590 1410 200 95 95 1” - 1” 1” - - Ø 240 - 34
750 3701161990003 669,00 750 1910 1730 230 80 80 1”¼ - 1”¼ 1”¼ - - Ø 240 - 47
1000 3701161990004 746,00 850 1880 1715 215 80 80 1”¼ - 1”¼ 1”¼ - - Ø 320 - 55
1500 3701161990005 1.288,00 1100 1900 1720 220 90 90 1”¼ - 1”¼ 1”¼ - - Ø 320 - 86
2000 3701161990006 1.540,00 1100 2400 2120 220 70 70 1”¼ - 1”¼ 1”¼ - - Ø 320 - 117
3000 3701161990007 2.413,00 1270 2580 2419 259 94 94 1”½ 1”½ 1”½ - - 1”½ - Ø 400 159

4000 3701161990008 2.981,00 1430 2570 2420 230 81 81 2” 2” 2” - - 2” - Ø 400 198
5000 3701161990009 3.389,00 1600 2585 2416 240 70 70 2” 2” 2” - - 2” - Ø 400 228
6000 3701161990010 5.188,00 1600 3205 3030 320 145 145 2” 3” 3” - 2” 2” - Ø 400 379
8000 3701161990011 6.976,00 1600 4205 4030 320 145 145 2” 3” 3” - 2” 2” - Ø 450 547
10000 3701161990012 7.807,00 1600 4955 4780 320 145 145 2” 3” 3” - 2” 2” - Ø 450 627
15000 3701161990014 12.416,00 1760 6240 6050 350 155 155 2” DN100 PN6 3” - 2” 2” - Ø 450 917

- 140 -
