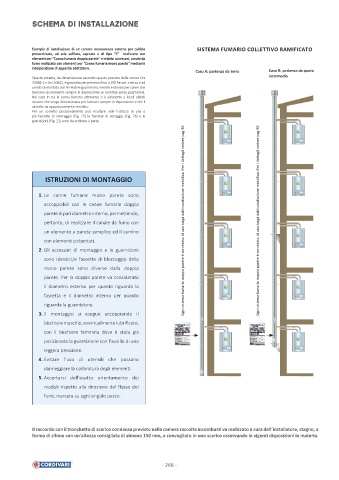

SCHEMA DI INSTALLAZIONE

Esempio di installazione di un camino monoutenza esterno per caldaia SISTEMA FUMARIO COLLETTIVO RAMIFICATO
pressurizzata, ad aria soffiata, aspirata o di tipo “C” realizzato con
elementi per “Canna fumaria doppia parete” e relativi accessori, canale da
fumo realizzato con elementi per “Canne fumaria mono parete” mediante
interposizione di apposito adattatore.
Caso A: partenza da terra Caso B: partenza da quota
Questo sistema, da dimensionare secondo quanto previsto dalle norme Uni intermedia
13384-1 o Uni 10641, è garantito per pressioni fino a 200 Pascal a secco e ad
umido se montato con le relative guarnizioni, mentre è idoneo per canne che
lavorano sicuramente sempre in depressione se montato senza guarnizioni.
Nel caso in cui la canna fumaria attraversa o è adiacente a locali abitati
occorre che venga dimensionata per lavorare sempre in depressione e che il
cavedio sia opportunamente ventilato.
Per un corretto posizionamento può risultare utile l’utilizzo di una o
più fascette di centraggio (Fig. 25).Le fascette di serraggio (Fig. 26) e le
guarnizioni (Fig. 22) sono da ordinare a parte.

ISTRUZIONI DI MONTAGGIO

1. Le canne fumarie mono parete sono
accoppiabili con le canne fumarie doppia
parete di pari diametro interno, permettendo,
pertanto, di realizzare il canale da fumo con Ogni sistema fumario doppia parete è corredato di una targa dati installazione metallica. Per i dettagli vedere pag 90 Ogni sistema fumario doppia parete è corredato di una targa dati installazione metallica. Per i dettagli vedere pag 90
un elemento a parete semplice ed il camino
con elementi coibentati.
2. Gli accessori di montaggio e le guarnizioni
sono identici,le fascette di bloccaggio della
mono parete sono diverse dalla doppia
parete. Per la doppia parete va considerato
il diametro esterno per quanto riguarda la
fascetta e il diametro interno per quanto
riguarda la guarnizione.
3. Il montaggio si esegue accoppiando il
bicchiere maschio, eventualmente lubrificato,
16 16
con il bicchiere femmina dove è stata già
posizionata la guarnizione con l’ausilio di una
leggera pressione.
4. Evitare l’uso di utensili che possano
danneggiare la calibratura degli elementi.
5. Accertarsi dell’esatto orientamento dei
moduli rispetto alla direzione del flusso dei
fumi, marcata su ogni singolo pezzo.

Il raccordo con il tronchetto di scarico condensa previsto nella camera raccolta incombusti va realizzato a cura dell’installatore, stagno, a
forma di sifone con un’altezza consigliata di almeno 150 mm, e convogliato in uno scarico osservando le vigenti disposizioni in materia.
