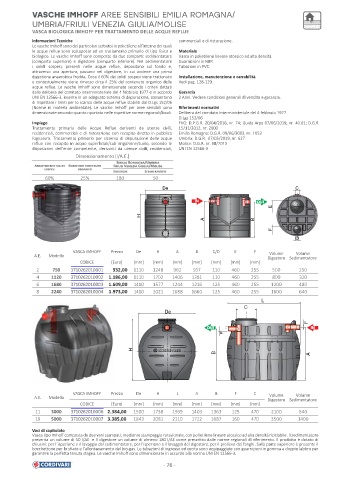

Page 78 - CORDIVARI - LISTINO TRATTAMENTO ACQUE E SISTEMI FUMARI

VASCHE IMHOFF AREE SENSIBILI EMILIA ROMAGNA/
UMBRIA/FRIULI VENEZIA GIULIA/MOLISE
VASCA BIOLOGICA IMHOFF PER TRATTAMENTO DELLE ACQUE REFLUE
Informazioni Tecniche commerciali e di ristorazione.
Le vasche Imhoff sono dei particolari serbatoi in polietilene all’interno dei quali
le acque reflue sono sottoposte ad un trattamento primario di tipo fisico e Materiale
biologico. Le vasche Imhoff sono composte da due comparti: sedimentatore Vasca in polietilene lineare atossico ad alta densità.
(comparto superiore) e digestore (comparto inferiore). Nel sedimentatore Guarnizioni in NBR.
i solidi sospesi, presenti nelle acque reflue, depositano sul fondo e, Tubazioni in PVC.
attraverso una apertura, passano nel digestore, in cui avviene una prima
digestione anaerobica fredda. Circa il 60% dei solidi sospesi viene trattenuto Installazione, manutenzione e carrabilità
e contestualmente viene rimosso circa il 25% del contenuto organico delle Vedi pag. 128-129.
acque reflue. Le vasche Imhoff sono dimensionate secondo i criteri dettati
dalla delibera del comitato interministeriale del 4 febbraio 1977 e in accordo Garanzia
UNI EN 12566-3, inserite in un adeguato sistema di depurazione, consentono 2 Anni. Vedere condizioni generali di vendita e garanzia.
di rispettare i limiti per lo scarico delle acque reflue stabiliti dal D.Lgs 152/06
(Norme in materia ambientale). Le vasche Imhoff per aree sensibili sono Riferimenti normativi
dimensionate secondo quanto riportato nelle rispettive norme regionali/locali. Delibera del comitato interministeriale del 4 febbraio 1977
D.Lgs 152/06
Impiego FVG: D.P.G.R. 20/04/2018, nr. 74; Guida Arpa 07/06/2019, nr. 40.01; D.G.R
Trattamento primario delle Acque Reflue derivanti da utenze civili, 15/11/2012, nr. 2000
residenziali, commerciali e di ristorazione con recapito diretto in pubblica Emilia Romagna: D.G.R. 09/06/2003, nr. 1053
fognatura. Trattamento primario per sistema di depurazione delle acque Umbria: D.G.R. 07/05/2019, nr. 627
reflue con recapito in acque superficiali/sub-irrigazione/suolo, secondo le Molise: D.G.R. nr. 68/2015
disposizioni dell’ente competente, derivanti da utenze civili, residenziali, UNI EN 12566-3
Dimensionamento [l/A.E.]
E R /U
A R F V G /M

D S
60% 25% 180 50
De C

E
H
A B
F
D

VASCA IMHOFF Prezzo De H A B C/D E F Volume Volume
A.E. Modello
Digestore Sedimentatore
CODICE [Euro] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
2 750 3710262010001 932,00 1110 1248 962 937 110 460 255 500 250
4 1120 3710262010002 1.186,00 1110 1702 1406 1381 110 460 255 800 320
6 1680 3710262010003 1.609,00 1410 1577 1244 1216 125 460 255 1200 480
8 2240 3710262010004 1.973,00 1410 2021 1688 1660 125 460 255 1600 640
L
C
De
F

F

H
B A

VASCA IMHOFF Prezzo De H L A B F C Volume Volume
A.E. Modello
Digestore Sedimentatore
CODICE [Euro] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
11 3000 3710262010006 2.384,00 1500 1738 1939 1403 1363 125 470 2100 840
19 5000 3710262010007 3.385,00 1843 2081 2110 1722 1687 160 470 3500 1400

Voci di capitolato
Vasca tipo Imhoff composta da due vani stampati, mediante stampaggio rotazionale, con polietilene lineare atossico ad alta densità riciclabile. Il sedimentatore
presenta un volume di 50 l/AE e il digestore un volume di almeno 180 l/AE come prescritto dalle norme regionali di riferimento. Il prodotto è dotato di
chiusini: per l’ispezione e il lavaggio del sedimentatore, per l’ispezione e il lavaggio del digestore, per il prelievo dei fanghi. Sulla parte superiore è presente il
bocchettone per lo sfiato e l’allontanamento del bio-gas. Le tubazioni di ingresso ed uscita sono equipaggiate con guarnizioni in gomma a doppio labbro per
garantire la perfetta tenuta stagna. Le vasche Imhoff sono dimensionate in accordo alla norma UNI EN 12566-3.
- 78 -
