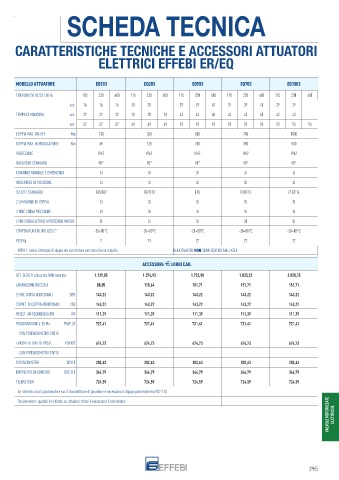

Page 295 - EFFEBI - LISTINO 09

SCHEDA TECNICA

CARATTERISTICHE TECNICHE E ACCESSORI ATTUATORI

ELETTRICI EFFEBI ER/EQ

MODELLO ATTUATORE EQ103 EQ203 EQ503 EQ703 EQ1003
TENSIONE (V) AC 50 / 60 Hz 115 230 400 115 230 400 115 230 400 115 230 400 115 230 400
sec. 16 16 16 20 20 29 29 40 29 29 40 29 29
TEMPO DI MANOVRA sec. 32 32 32 28 28 28 43 43 60 43 43 60 43 43

sec. 57 57 57 69 69 69 93 93 93 93 93 93 93 93 93
COPPIA MAX. ON-OFF Nm 130 250 500 700 1000
COPPIA MAX. IN MODULAZIONE Nm 65 125 250 350 500
PROTEZIONE IP67 IP67 IP67 IP67 IP67
ROTAZIONE STANDARD 90° 90° 90° 90° 90°
COMANDO MANUALE E EMERGENZA SI SI SI SI SI
INDICATORE DI POSIZIONE SI SI SI SI SI

ISI 5211 STANDARD F05/F07 F07/F10 F10 F10/F12 F12/F14
2 LIMITATORI DI COPPIA SI SI SI SI SI
2 FINE CORSA MECCANICI SI SI SI SI SI
2 FINE CORSA ELETTRICI A PROTEZIONE MOTORE SI SI SI SI SI
TEMPERATURA DI UTILIZZO C° -20+80°C -20+80°C -20+80°C -20+80°C -20+80°C
PESO Kg 7 13 27 27 27
NOTA 1: senza limitatori di cippia ma con motore sincrono che va installo GLI ATTUATORI NON SONO CERTIFICABILI ATEX

ACCESSORI: LORDI CAD.

ATT. SCIOLTI c/boccola NON lavorata 1.129,85 1.374,93 1.722,90 1.833,23 2.058,15
LAVORAZIONE BOCCOLA 88,05 115,64 151,71 151,71 151,71
2 FINE CORSA ADDIZIONALI 2WE 143,22 143,22 143,22 143,22 143,22
2 LIMIT. DI COPPIA ADDIZIONALI 2DE 143,22 143,22 143,22 143,22 143,22
RESIST. ANTICONDENSA 8W HR 111,39 111,39 111,39 111,39 111,39
POSIZIONATORE 4-20 Ma PSAP.2A 721,41 721,41 721,41 721,41 721,41
CON POTENZIOMETRO PD210

TRASMETTITORE DI POSIZ. PSPT02 674,73 674,73 674,73 674,73 674,73
CON POTENZIOMETRO PD210
POTENZIOMETRO DP210 202,63 202,63 202,63 202,63 202,63
DOPPIO POTENZIOMETRO DP2 210 344,79 344,79 344,79 344,79 344,79
TELERUTTORI 724,59 724,59 724,59 724,59 724,59
Se richiesto sia il posizionatore sia il trasmettitore di posizione è necessario il doppio potenziometro PD2 210
VALVOLE MOTORIZZATE ELETTRICHE
Posizionatore: quando è richiesto su attuatori trifasi è necessario il teleruttore.

295
