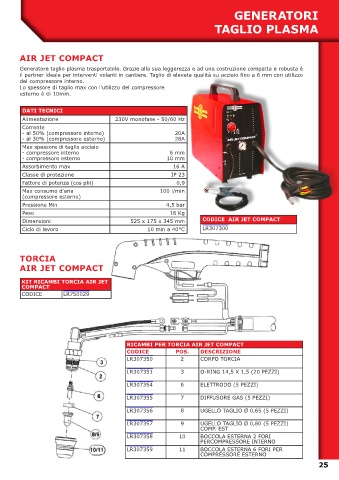

Page 25 - CASTOLIN - CATALOGO RICAMBI

GENERATORI

TAGLIO PLASMA

AIR JET COMPACT
Generatore taglio plasma trasportabile. Grazie alla sua leggerezza e ad una costruzione compatta e robusta è
il partner ideale per interventi volanti in cantiere. Taglio di elevata qualità su acciaio fino a 6 mm con utilizzo
del compressore interno.
Lo spessore di taglio max con l'utilizzo del compressore
esterno è di 10mm.

DATI TECNICI
Alimentazione 230V monofase - 50/60 Hz
Corrente
- al 50% (compressore interno) 20A
- al 30% (compressore esterno) 28A
Max spessore di taglio acciaio
- compressore interno 6 mm
- compressore esterno 10 mm
Assorbimento max 16 A
Classe di protezione IP 23
Fattore di potenza (cos phi) 0,9
Max consumo d'aria 100 l/min
(compressore esterno)
Pressione Min 4,5 bar
Peso 16 Kg
Dimensioni 525 x 175 x 345 mm CODICE AIR JET COMPACT
Ciclo di lavoro 10 min a 40°C LR307300

TORCIA
AIR JET COMPACT

KIT RICAMBI TORCIA AIR JET
COMPACT
CODICE LR750029

RICAMBI PER TORCIA AIR JET COMPACT
CODICE POS. DESCRIZIONE
LR307350 2 CORPO TORCIA

LR307351 3 O-RING 14,5 X 1,5 (20 PEZZI)

LR307354 6 ELETTRODO (5 PEZZI)
LR307355 7 DIFFUSORE GAS (5 PEZZI)

LR307356 8 UGELLO TAGLIO Ø 0,65 (5 PEZZI)

LR307357 9 UGELLO TAGLIO Ø 0,80 (5 PEZZI)
COMP. EST
LR307358 10 BOCCOLA ESTERNA 2 FORI
PERCOMPRESSORE INTERNO
LR307359 11 BOCCOLA ESTERNA 6 FORI PER
COMPRESSORE ESTERNO
25
