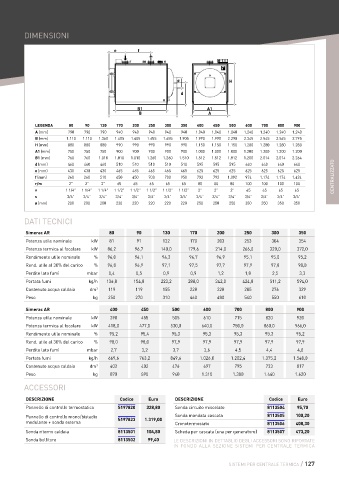

Page 127 - SIME - LISTINO 2024

DIMENSIONI
r
e f

r m v

ø H

d

B1 A1
B A

LEGENDA 80 90 130 170 200 250 300 350 400 450 500 600 700 800 900
A (mm) 790 790 790 940 940 940 940 940 1.040 1.040 1.040 1.240 1.240 1.240 1.240
B (mm) 1.110 1.110 1.360 1.405 1.405 1.655 1.655 1.905 1.990 1.990 2.290 2.345 2.545 2.545 2.795
H (mm) 880 880 880 990 990 990 990 990 1.150 1.150 1.150 1.280 1.280 1.280 1.280
A1 (mm) 750 750 750 900 900 900 900 900 1.000 1.000 1.000 1.200 1.200 1.200 1.200
B1 (mm) 760 760 1.010 1.010 1.010 1.260 1.260 1.510 1.512 1.512 1.812 1.200 2.014 2.014 2.264
d (mm) 460 460 460 510 510 510 510 510 595 595 595 640 640 640 640
e (mm) 430 430 430 465 465 465 465 465 625 625 625 625 625 625 625
f (mm) 260 260 510 450 450 700 700 950 792 792 1.092 974 1.174 1.174 1.424 CENTRALIZZATO
r/m 2” 2” 2” 65 65 65 65 65 80 80 80 100 100 100 100
v 1 1/4” 1 1/4” 1 1/4” 1 1/2” 1 1/2” 1 1/2” 1 1/2” 1 1/2” 2” 2” 2” 65 65 65 65
s 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4”
ø (mm) 200 200 200 220 220 220 220 220 250 250 250 350 350 350 350

DATI TECNICI

Simerac AR 80 90 130 170 200 250 300 350
Potenza utile nominale kW 81 91 132 170 203 253 304 354
Potenza termica al focolare kW 86,2 96,7 140,0 179,6 214,0 266,0 320,0 372,0
Rendimento utile nominale % 94,0 94,1 94,3 94,7 94,9 95,1 95,0 95,2
Rend. utile al 30% del carico % 96,8 96,9 97,1 97,5 97,7 97,9 97,8 98,0
Perdite lato fumi mbar 0,4 0,5 0,9 0,9 1,2 1,8 2,5 3,3
Portata fumi kg/h 136,8 154,8 223,2 288,0 342,0 424,8 511,2 594,0
Contenuto acqua caldaia dm 3 119 119 155 228 228 285 276 329
Peso kg 250 270 310 460 480 540 550 610

Simerac AR 400 450 500 600 700 800 900
Potenza utile nominale kW 398 455 505 610 715 820 920
Potenza termica al focolare kW 418,0 477,0 530,0 640,0 750,0 860,0 966,0
Rendimento utile nominale % 95,2 95,4 95,3 95,3 95,3 95,3 95,2
Rend. utile al 30% del carico % 98,0 98,0 97,9 97,9 97,9 97,9 97,9
Perdite lato fumi mbar 2,7 3,2 3,7 3,6 4,5 4,4 4,8
Portata fumi kg/h 669,6 763,2 849,6 1.026,0 1.202,4 1.375,2 1.548,0
Contenuto acqua caldaia dm 3 402 402 476 697 795 733 817
Peso kg 870 890 940 1.310 1.380 1.440 1.620

ACCESSORI

DESCRIZIONE Codice Euro DESCRIZIONE Codice Euro
Pannello di controllo termostatico 5197820 328,80 Sonda circuito miscelato 8113504 95,70
Pannello di controllo mono/bistadio 5197823 1.319,00 Sonda mandata cascata 8113505 100,20
modulante + sonda esterna Cronotermostato 8113506 408,30
Sonda ritorno caldaia 8113501 104,80 Scheda per cascata (una per generatore) 8113507 473,20
Sonda bollitore 8113502 99,40 LE DESCRIZIONI IN DETTAGLIO DEGLI ACCESSORI SONO RIPORTATE
IN FONDO ALLA SEZIONE SISTEMI PER CENTRALE TERMICA

SISTEMI PER CENTRALE TERMICA / 127
