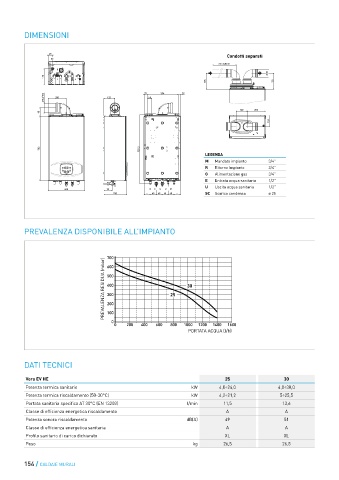

Page 154 - SIME - LISTINO 2024

DIMENSIONI

48
48 48 Condotti separati
SC
SC M - MANDATA IMPIANTO G 3/4" (UNI-ISO 228/1) min 0,50 m
SC
M - MANDATA IMPIANTO G 3/4" (UNI-ISO 228/1)
min 0,50 m
M - MANDATA IMPIANTO G 3/4" (UNI-ISO 228/1)
R - RITORNO IMPIANTO G 3/4" (UNI-ISO 228/1) min 0,50 m
R - RITORNO IMPIANTO G 3/4" (UNI-ISO 228/1)
R - RITORNO IMPIANTO G 3/4" (UNI-ISO 228/1)
G - ENTRATA GAS G 3/4" (UNI-ISO 228/1)
G - ENTRATA GAS G 3/4" (UNI-ISO 228/1)
G - ENTRATA GAS G 3/4" (UNI-ISO 228/1)
E - ENTRATA ACQUA SANITARIA G 1/2" (UNI-ISO 228/1) Ø 80 Ø 80 Ø 80
E - ENTRATA ACQUA SANITARIA G 1/2" (UNI-ISO 228/1)
E - ENTRATA ACQUA SANITARIA G 1/2" (UNI-ISO 228/1)
U - USCITA ACQUA SANITARIA G 1/2" (UNI-ISO 228/1)
U - USCITA ACQUA SANITARIA G 1/2" (UNI-ISO 228/1)
175 175 175 SC - SCARICO CONDENSA 25 175 175 175 175 175 175
U - USCITA ACQUA SANITARIA G 1/2" (UNI-ISO 228/1)
SC - SCARICO CONDENSA
25
SC - SCARICO CONDENSA
25
Ø 60/100 200 Ø 60/100 Ø 60/100 200 123 123 37 50 37 334 50 50 334 29 29 29
334
37
200
123
120 202
120 202
202
120
95
95 95
124
124 124
702 702 702 757.5 757.5 757.5 LEGENDA
M Mandata impianto 3/4"
R Ritorno impianto 3/4"
G Alimentazione gas 3/4"
E Entrata acqua sanitaria 1/2”
U Uscita acqua sanitaria 1/2”
400 92 R E G U M
400 250 92 92 = 65 65 65 R E G U M SC Scarico condensa ø 25
400
R E G U M
65
=
250 = = 65 65 65 65 65 65 65 = =
65
250
PREVALENZA DISPONIBILE ALL’IMPIANTO
700
PREVALENZA RESIDUA (mbar) 500 25 30
600
400
300
200
100
0
0 200 400 600 800 1000 1200 1400 1600
PORTATA ACQUA (l/h)

DATI TECNICI

Vera EV HE 25 30
Potenza termica sanitario kW 4,0÷24,0 4,8÷30,0
Potenza termica riscaldamento (50-30°C) kW 4,2÷21,2 5÷25,5
Portata sanitaria specifica ΔT 30°C (EN 13203) l/min 11,5 13,6
Classe di efficienza energetica riscaldamento A A
Potenza sonora riscaldamento dB(A) 49 51
Classe di efficienza energetica sanitaria A A
Profilo sanitario di carico dichiarato XL XL
Peso kg 26,5 26,5

154 / CALDAIE MURALI
