Page 67 - IMMERGAS - LISTINO APRILE 2024

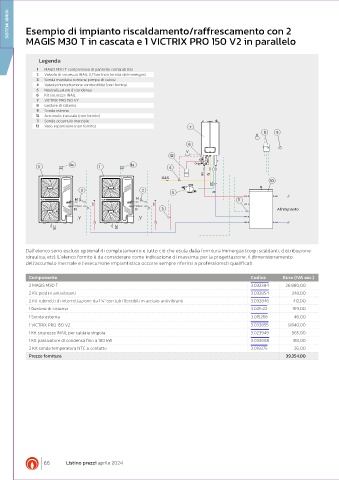

SISTEMI IBRIDI Esempio di impianto riscaldamento/raffrescamento con 2

MAGIS M30 T in cascata e 1 VICTRIX PRO 150 V2 in parallelo

Legenda
1 MAGIS M30 T comprensiva di pannello comandi (1a)
2 Valvola di sicurezza INAIL 2,7 bar (non fornita da Immergas)
3 Sonda mandata comune pompa di calore
4 Valvola intercettazione combustibile (non fornita)
5 Neutralizzatore di condensa
6 Kit sicurezze INAIL
7 VICTRIX PRO 150 V2
8 Gestore di sistema
9 Sonda esterna
10 Accumulo inerziale (non fornito)
11 Sonda accumulo inerziale
12 Vaso espansione (non fornito) 7
8 9
V
6
V
12
1a 1a
1 1 4
M G
GAS
10
SC
2 2
5 R
M M 11
R R 3 All'impianto
V V
SC SC

Dall’elenco sono esclusi: optional di completamento e tutto ciò che esula dalla fornitura Immergas (corpi scaldanti, distribuzione
idraulica, etc). L’elenco fornito è da considerare come indicazione di massima; per la progettazione, il dimensionamento
dell’accumulo inerziale e l’esecuzione impiantistica occorre sempre riferirsi a professionisti qualificati.

Componente Codice Euro (IVA esc.)
2 MAGIS M30 T 3.032384 26.880,00
2 Kit piedini antivibranti 3.032854 348,00
2 Kit rubinetti di intercettazione da 1 ¼" con tubi flessibili in acciaio antivibranti 3.032846 412,00
1 Gestore di sistema 3.021522 919,00
1 Sonda esterna 3.015266 46,00
1 VICTRIX PRO 150 V2 3.033855 9.840,00
1 Kit sicurezze INAIL per caldaia singola 3.023949 565,00
1 Kit passivatore di condensa fino a 180 kW 3.033688 318,00
2 Kit sonda temperatura NTC a contatto 3.019375 26,00
Prezzo fornitura 39.354,00
