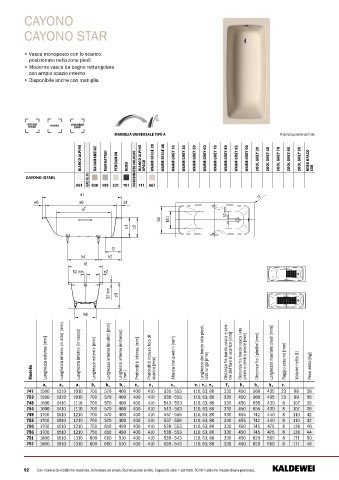

Page 92 - KALDEWEI - LISTINO 2024

CAYONO

CAYONO STAR

• Vasca monoposto con lo scarico
posizionato nella zona piedi
• Moderna vasca da bagno rettangolare
con ampio spazio interno
• Disponibile anche con maniglia

MANIGLIA UNIVERSALE TIPO A Riproduzione simile

BIANCO ALPINO BAHAMABEIGE MANHATTAN PERGAMON NERO BIANCO ALPINO OPACO WARM BEIGE 20 WARM BEIGE 40 WARM GREY 10 WARM GREY 30 WARM GREY 50 WARM GREY 60 WARM GREY 70 WARM GREY 80 WARM GREY 85 WARM GREY 90 COOL GREY 30 COOL GREY 40 COOL GREY 70 COOL GREY 80 COOL GREY 90 NERO OPACO

CAYONO (STAR) CAT. II, III COORDINATED COLOURS 100
001 030 199 231 701 711 661
a1 r1
e6 a6 e1
a7 52 mm

b6 b11
c1 c2

f2
h4 h2
b1
52 mm e2

32 mm c3

h6

Lunghezza esterna [mm] Lunghezza interna (in alto) [mm] Lunghezza interna (in basso) Larghezza esterna [mm] Larghezza interna (in alto) [mm] Larghezza interna (in basso) Profondità interna [mm] Profondità incluso foro di Altezza con piedini [mm] Larghezza del bordo lato piedi; Distanza fra bordo vasca e cen- tro del foro di scarico [mm] Distanza fra bordo vasca lato piede e centro piede [mm] Distanza fra i piedini [mm] Larghezza max lato

Modello [mm] scarico [mm] lato lungo [mm] Volume netto [l] Peso netto [kg]

a 1 a 6 a 7 b 1 b 6 b 11 c 1 c 2 c 3 e 1 ; e 2 ; e 6 f 2 h 2 h 4 h 6 r 1
747 1500 1310 1010 700 570 400 400 410 535 - 555 110; 63; 80 330 450 560 435 23 89 38
753 1500 1310 1010 700 570 400 400 410 535 - 555 110; 63; 80 330 450 560 435 23 89 35
748 1600 1410 1110 700 570 400 400 410 543 - 563 110; 63; 80 330 450 655 430 8 107 39
754 1600 1410 1110 700 570 400 400 410 543 - 563 110; 63; 80 330 450 655 430 8 107 39
749 1700 1510 1210 700 570 400 400 410 537 - 559 110; 63; 80 330 455 742 440 8 110 42
755 1700 1510 1210 700 570 400 400 410 537 - 559 110; 63; 80 330 455 742 440 8 110 42
750 1700 1510 1210 750 610 450 400 410 538 - 553 110; 63; 80 330 450 745 475 8 136 46
756 1700 1510 1210 750 610 450 400 410 538 - 553 110; 63; 80 330 450 745 475 8 136 44
751 1800 1610 1310 800 660 510 400 410 528 - 543 110; 63; 80 330 450 820 560 8 171 50
757 1800 1610 1310 800 660 510 400 410 528 - 543 110; 63; 80 330 450 820 560 8 171 49

92 Con riserva di modifiche tecniche, tolleranze ed errori. Riproduzione simile. Capacità utile = sottratti 70 litri (volume medio di una persona).
