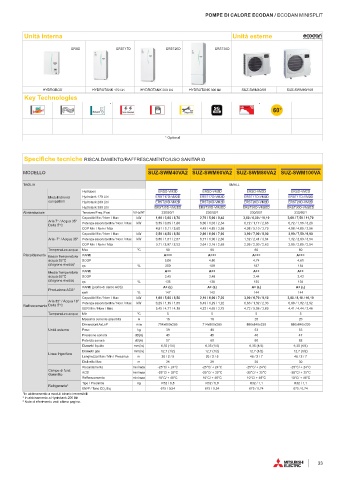

Page 35 - MITSUBISHIELECTRIC - RISCALDAMENTO
P. 35
POMPE DI CALORE ECODAN / ECODAN MINISPLIT
Unità interna Unità esterne
ERSD ERST17D ERST20D ERST30D
HYDROBOX HYDROTANK 170 litri HYDROTANK 200 litri HYDROTANK 300 litri SUZ-SWM40/60 SUZ-SWM80/100
Key Technologies
* *
SD 60°
* Optional
Specifiche tecniche RISCALDAMENTO/RAFFRESCAMENTO/USO SANITARIO
MODELLO SUZ-SWM40VA2 SUZ-SWM60VA2 SUZ-SWM80VA2 SUZ-SWM100VA
TAGLIA SMALL
Hydrobox ERSD-VM2D ERSD-VM2D ERSD-VM2D ERSD-VM2D
Moduli idronici Hydrotank 170 Litri ERST17D-VM2D ERST17D-VM2D ERST17D-VM2D ERST17D-VM2D
compatibili Hydrotank 200 Litri ERST20D-VM2D ERST20D-VM2D ERST20D-VM2D ERST20D-VM2D
Hydrotank 300 Litri ERST30D-VM2ED ERST30D-VM2ED ERST30D-VM2ED ERST30D-VM2ED
Alimentazione Tensione/Freq./Fasi V/Hz/N° 230/50/1 230/50/1 230/50/1 230/50/1
Capacità Min / Nom / Max kW 1,90 / 3,00 / 6,70 2,70 / 5,00 / 8,40 3,60 / 6,00 / 10,10 3,60 / 7,50 / 11,70
Aria 7° / Acqua 35° Potenza assorbita Min / Nom / Max kW 0,39 / 0,59 / 1,86 0,60 / 1,03 / 2,34 0,72 / 1,17 / 2,66 0,72 / 1,55 / 3,28
Delta 5°C
COP Min / Nom / Max 4,81 / 5,11 / 3,60 4,49 / 4,85 / 3,58 4,98 / 5,10 / 3,79 4,98 / 4,85 / 3,56
Capacità Min / Nom / Max kW 2,50 / 4,50 / 6,50 2,80 / 6,00 / 7,00 3,90 / 7,00 / 8,00 3,90 / 7,50 / 9,00
Aria -7° / Acqua 35° Potenza assorbita Min / Nom / Max kW 0,80 / 1,51 / 2,57 0,77 / 1,90 / 2,60 1,32 / 2,41 / 3,04 1,32 / 2,63 / 3,54
COP Min / Nom / Max 3,11 / 2,97 / 2,53 3,64 / 3,16 / 2,69 2,95 / 2,90 / 2,63 2,95 / 2,85 / 2,54
Temperatura acqua Max °C 60 60 60 60
Riscaldamento Bassa Temperatura RANK A+++ A+++ A+++ A+++
acqua 35°C SCOP 5,06 4,80 4,74 4,61
(stagione media) 1 ηs % 200 189 187 182
Media Temperatura RANK A++ A++ A++ A++
acqua 55°C SCOP 3,45 3,48 3,44 3,43
(stagione media) ηs % 135 136 135 134
RANK (profilo di carico ACS) A+ (L) A+ (L) A+ (L) A+ (L)
Produzione ACS 2
ηwh % 147 142 144 144
Capacità Min / Nom / Max kW 1,60 / 5,60 / 6,50 2,10 / 6,00 / 7,20 3,00 / 6,70 / 9,10 3,00 / 8,10 / 10,10
Aria 35° / Acqua 18°
Raffrescamento Delta 5°C Potenza assorbita Min / Nom / Max kW 0,29 / 1,19 / 1,55 0,49 / 1,29 / 1,92 0,63 / 1,32 / 2,33 0,68 / 1,82 / 2,92
EER Min / Nom / Max 5,45 / 4,71 / 4,18 4,23 / 4,65 / 3,75 4,72 / 5,06 / 3,89 4,41 / 4,44 / 3,46
Temperatura acqua Min °C 5 5 5 5
Massima corrente assorbita A 16 16 20 20
Dimensioni AxLxP mm 714x800x285 714x800x285 880x840x330 880x840x330
Unità esterna Peso kg 39 40 53 53
Pressione sonora dB(A) 43 45 46 47
Potenza sonora dB(A) 57 60 60 62
Diametri liquido mm(in) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4)
Diametri gas mm(in) 12,7 (1/2) 12,7 (1/2) 12,7 (1/2) 12,7 (1/2)
Linee frigorifere
Lunghezza Max / Min / Precarica m 26 / 2 / 5 26 / 2 / 5 46 / 2 / 7 46 / 2 / 7
Dislivello Max m 26 26 30 30
Riscaldamento min/max -25°C/ + 24°C -25°C/ + 24°C -25°C/ + 24°C -25°C/ + 24°C
Campo di funz. ACS min/max -25°C/ + 35°C -25°C/ + 35°C -25°C/ + 35°C -25°C/ + 35°C
Garantito
Raffrescamento min/max 10°C/ + 46°C 10°C/ + 46°C 10°C/ + 46°C 10°C/ + 46°C
Tipo / Precarica kg R32 / 0,8 R32 / 0,8 R32 / 1,1 R32 / 1,1
Refrigerante 3
GWP / Tons CO 2 Eq. 675 / 0,54 675 / 0,54 675 / 0,74 675 / 0,74
1 In abbinamento a moduli idronici reversibili
2 In abbinamento a Hydrotank 200 litri
3 Note di riferimento vedi ultima pagina.
33
