P. 71
POMPE DI CALORE / MEHP-IB-G07

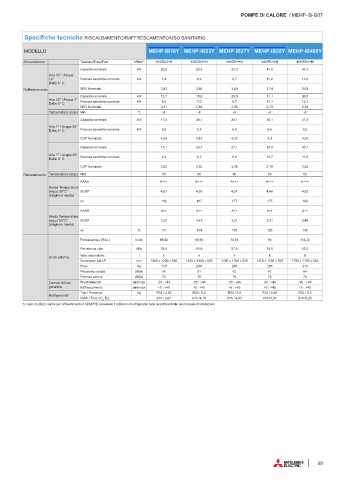

Specifiche tecniche RISCALDAMENTO/RAFFRESCAMENTO/USO SANITARIO
MODELLO MEHP-IB18Y MEHP-IB23Y MEHP-IB27Y MEHP-IB35Y MEHP-IB405Y
Alimentazione Tensione/Freq./Fasi V/Hz/n° 400/50/3+N 400/50/3+N 400/50/3+N 400/50/3+N 400/50/3+N
Capacità nominale kW 20,8 26,4 33,2 41,8 46,3
Aria 35° / Acqua
18° Potenza assorbita nominale kW 5,4 6,9 8,7 11,2 12,8
Delta 5° C
Raffrescamento EER Nominale 3,82 3,80 3,80 3,74 3,63
Capacità nominale kW 15,7 19,8 26,0 31,1 36,0
Aria 35° / Acqua 7° Potenza assorbita nominale kW 5,6 7,0 8,7 11,1 12,3
Delta 5° C
EER Nominale 2,81 2,84 2,98 2,79 2,93
Temperatura acqua Min °C -8 -8 -8 -8 -8
Capacità nominale kW 17,8 24,1 28,1 35,1 41,3
Aria 7° / Acqua 35°
Delta 5° C Potenza assorbita nominale kW 3,9 5,4 6,5 8,6 9,5
COP Nominale 4,54 4,43 4,32 4,1 4,35
Capacità nominale 17,1 23,7 27,1 34,0 40,7
Aria 7° / Acqua 45° Potenza assorbita nominale 4,9 6,7 8,0 10,7 11,6
Delta 5° C
COP Nominale 3,52 3,52 3,38 3,18 3,52
Riscaldamento Temperatura acqua Max 60 60 60 60 60
RANK A+++ A+++ A+++ A+++ A+++
Bassa Temperatura
acqua 35°C 1 SCOP 4,61 4,76 4,51 4,45 4,62
(stagione media)
ηs 182 187 177 175 182
RANK A++ A++ A++ A++ A++
Media Temperatura
acqua 55°C 1 SCOP 3,25 3,42 3,21 3,21 3,48
(stagione media)
ηs % 127 134 125 125 136
Portata acqua (Risc.) l/min 49,92 68,94 78,84 99 118,32
Prevalenza utile kPa 78,9 63,9 57,8 79,5 63,2
Unità esterna Vaso espansione l 5 5 5 8 8
Dimensioni AxLxP mm 1450 x 1200 x 550 1450 x 1200 x 550 1450 x 1700 x 550 1450 x 1700 x 550 1700 x 1700 x 650
Peso Kg 170 200 260 280 315
Pressione sonora dB(A) 56 61 62 63 64
Potenza sonora dB(A) 70 76 78 78 78
Campo di funz. Riscaldamento min/max -20 : +45 -20 : +45 -20 : +45 -20 : +45 -20 : +45
garantito Raffrescamento min/max +5 : +45 +5 : +45 +5 : +45 +5 : +45 +5 : +45
Tipo / Precarica Kg R32 / 4,55 R32 / 6,2 R32 / 6,9 R32 / 8,85 R32 / 9,3
Refrigerante 3
GWP / Tons CO 2 Eq. 675 / 3,07 675 /4,19 675 / 4,63 675 /5,97 675 /6,28
*in caso di utilizzo anche per raffrescamento è SEMPRE necessario il rabbocco di refrigerante nelle quantità indicate nel manuale d’installazione
69
