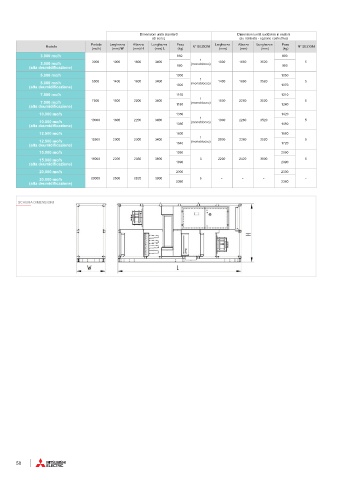

Page 60 - MITSUBISHIELECTRIC - VENTILAZIONE

Dimensioni unità standard Dimensioni unità suddivisa in sezioni
(di serie) (su richiesta - opzione costruttiva)
Portata Larghezza Altezza Lunghezza Peso Larghezza Altezza Lunghezza Peso
Modello (mc/h) (mm) W (mm) H (mm) L (kg) N° SEZIONI (mm) (mm) (mm) (kg) N° SEZIONI
3.000 mc/h 850 890
1 1000 1660 3520 5
3400
1600
1000
3000
3.000 mc/h 860 (monoblocco) 900
(alta deumidificazione)
5.000 mc/h 1000 1050
1 1400 1660 3520 5
1600
1400
3400
5000
5.000 mc/h 1020 (monoblocco) 1070
(alta deumidificazione)
7.500 mc/h 1150 1210
1 1500 2260 3520 5
1500
3400
7500
2200
7.500 mc/h 1180 (monoblocco) 1240
(alta deumidificazione)
10.000 mc/h 1350 1420
1 1800 2260 3520 5
2200
3400
1800
10000
10.000 mc/h 1380 (monoblocco) 1450
(alta deumidificazione)
12.500 mc/h 1600 1680
1
12.500 mc/h 12500 2000 2300 3400 1640 (monoblocco) 2000 2360 3520 1720 5
(alta deumidificazione)
15.000 mc/h 1950 2050
15.000 mc/h 15000 2200 2360 3800 1990 3 2200 2420 3800 2090 5
(alta deumidificazione)
20.000 mc/h 2300 2300
20.000 mc/h 20000 2500 2820 3800 2360 6 - - - 2360 -
(alta deumidificazione)
SCHEMA DIMENSIONI
